Zadanie 3.1, matura czerwiec 2020, fizyka rozszerzona

2 pktotwarteśrednie (szac.)Czerwiec 2020

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Drewnianą jednorodną belkę o ciężarze Q = 120 N i długości l = 3 m podwieszano pod sufitem na uchwytach UA i UB. Uchwyt UA łączy się z belką w punkcie A, a uchwyt UB – w punkcie B. Mocowanie pojedynczego uchwytu do belki umożliwiało jej obrót w płaszczyźnie rysunku. Belkę zawieszono na dwóch uchwytach tak, że utrzymywała się nieruchomo w pozycji poziomej. Odległość między uchwytami wynosi lAB = 1 m.

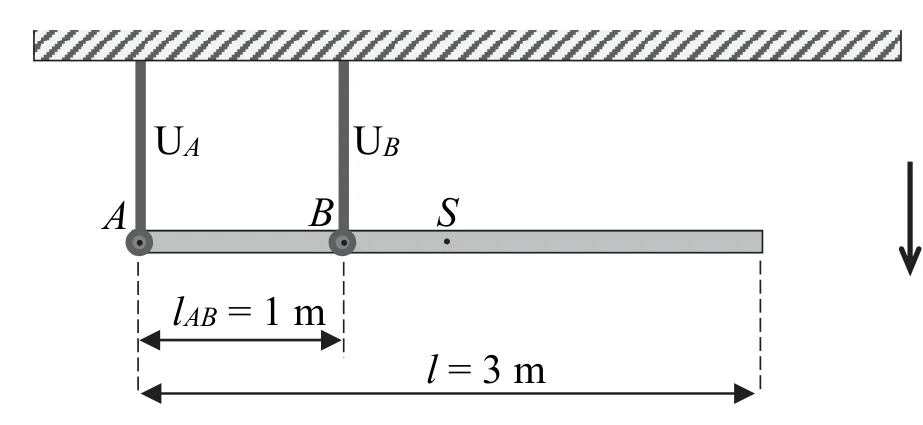

Na rysunku 1. przedstawiono opisaną sytuację, ponadto oznaczono punkt S – środek masy belki.

Rysunek 1.

pozioma belka zawieszona pod sufitem na dwóch pionowych uchwytach: U_A w punkcie A na lewym końcu belki i U_B w punkcie B; na belce zaznaczony środek masy S; wymiary: l_AB = 1 m, l = 3 m; obok strzałka wektora g skierowana pionowo w dółPowiększ
pozioma belka zawieszona pod sufitem na dwóch pionowych uchwytach: U_A w punkcie A na lewym końcu belki i U_B w punkcie B; na belce zaznaczony środek masy S; wymiary: l_AB = 1 m, l = 3 m; obok strzałka wektora g skierowana pionowo w dół

Polecenie

2 punkty

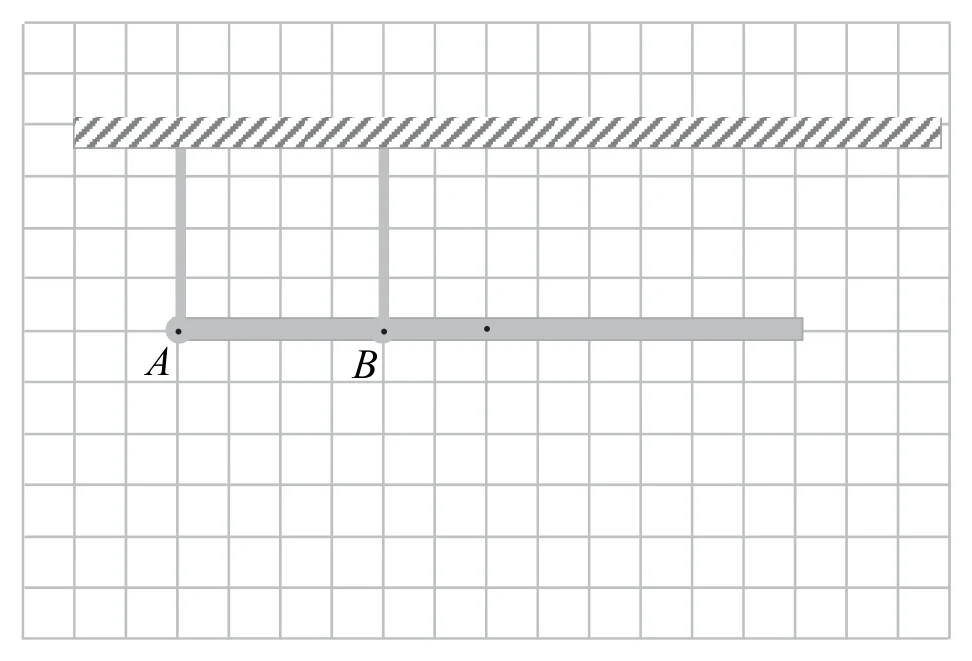

Na rysunku 2. narysuj i oznacz wektory sił F⃗A\vec{F}_A i F⃗B\vec{F}_B, z jakimi uchwyty działają na belkę odpowiednio w punktach A i B – gdy belka znajduje się w opisanym położeniu równowagi. Zachowaj relację (większy, równy, mniejszy) między wartościami sił i zapisz tę relację – wstaw w wykropkowane miejsce obok rysunku jeden ze znaków: >, =, <.

Rysunek 2.

ta sama belka zawieszona na dwóch uchwytach, narysowana na tle siatki kratek, z zaznaczonymi punktami A i B oraz środkiem belkiPowiększ
ta sama belka zawieszona na dwóch uchwytach, narysowana na tle siatki kratek, z zaznaczonymi punktami A i B oraz środkiem belki

FA FB

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

FA < FB

Poprawna odpowiedź (CKE): wektor F⃗B\vec{F}_B zaczepiony w punkcie B i skierowany pionowo w górę, wektor F⃗A\vec{F}_A zaczepiony w punkcie A i skierowany pionowo w dół; wektor F⃗B\vec{F}_B jest dłuższy od wektora F⃗A\vec{F}_A (na rysunku CKE trzy razy, bo FA = 60 N, a FB = 180 N). W wykropkowane miejsce wstawiamy znak <.

Schemat punktowania

2 pkt

poprawne narysowanie kierunków i zwrotów obu sił (zaczepionych w punktach A i B) wraz z zachowaniem i zapisaniem prawidłowej relacji pomiędzy wartościami sił.

1 pkt

poprawne narysowanie kierunków i zwrotów obu sił zaczepionych w punktach A i B.

0 pkt

brak spełnienia powyższych kryteriów.

Komentarz. Siły muszą być skierowane pionowo w górę. Relacja wynika z faktu, że środek masy jest bliżej punktu A niż punktu B.

Umiejętności w zadaniu
