Zadanie

Wspólne informacje do wiązki zadań

Trzy punktowe ładunki elektryczne dodatnie umieszczono w wierzchołkach trójkąta równobocznego o długości boku a. Wartości ładunków wynoszą: Q, Q, q, przy czym Q > q. Punkt A jest środkiem boku łączącego te wierzchołki trójkąta, w których znajdują się jednakowe ładunki Q (zobacz rysunek 1.). Punkt S jest punktem przecięcia się wysokości trójkąta.

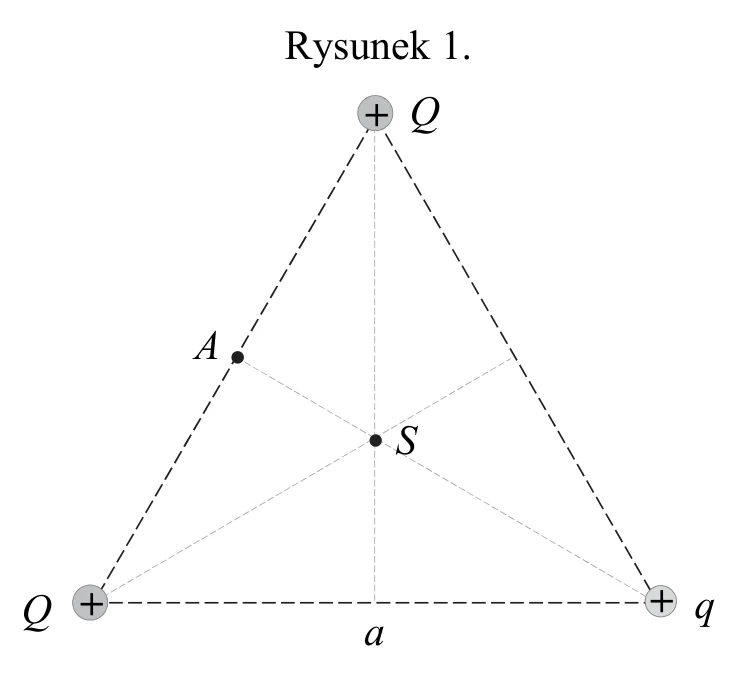

Rysunek 1.: trójkąt równoboczny o boku a narysowany linią przerywaną, w górnym i lewym dolnym wierzchołku ładunki Q, w prawym dolnym wierzchołku ładunek q; punkt A na środku lewego boku, punkt S w miejscu przecięcia wysokości (wysokości zaznaczone cienkimi liniami)Powiększ
Rysunek 1.: trójkąt równoboczny o boku a narysowany linią przerywaną, w górnym i lewym dolnym wierzchołku ładunki Q, w prawym dolnym wierzchołku ładunek q; punkt A na środku lewego boku, punkt S w miejscu przecięcia wysokości (wysokości zaznaczone cienkimi liniami)

Polecenie

2 punkty

Na rysunku 1. narysuj E⃗A\vec{E}_A – wektor wypadkowego natężenia pola elektrycznego w punkcie A. Zapisz wzór pozwalający wyznaczyć wartość EA tego wektora tylko poprzez q, a oraz przez odpowiednie stałe fizyczne.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

EA=43kqa2E_A = \frac{4}{3}\frac{kq}{a^2} (lub równoważnie EA=q3πε0a2E_A = \frac{q}{3\pi\varepsilon_0 a^2})

Wektor E⃗A\vec{E}_A zaczepiony w punkcie A, leżący na przedłużeniu wysokości trójkąta poprowadzonej z wierzchołka z ładunkiem q przez punkt A, zwrócony od ładunku q (na zewnątrz trójkąta). Natężenia pól pochodzących od dwóch ładunków Q w punkcie A (środku odcinka je łączącego) mają równe wartości i przeciwne zwroty, więc się znoszą.

Przykładowe rozwiązanie (CKE): wysokość trójkąta oznaczymy jako h. Wtedy:

EA=kqh2EA=kq(32a)2EA=43kqa2E_A = \frac{kq}{h^2} \qquad E_A = \frac{kq}{\left(\frac{\sqrt{3}}{2}a\right)^2} \qquad E_A = \frac{4}{3}\frac{kq}{a^2}

Schemat punktowania

2 pkt

poprawne narysowanie wektora E⃗A\vec{E}_A w punkcie A oraz poprawne zapisanie wzoru na wartość wektora E⃗A\vec{E}_A (wyrażonego tylko za pomocą odpowiednich stałych oraz a i q).

1 pkt

poprawne narysowanie wektora E⃗A\vec{E}_A w punkcie A: wektor musi leżeć na przedłużeniu wysokości qA i mieć odpowiedni zwrot (jak na rysunku w rozwiązaniu)

LUB

– poprawne zapisanie wzoru na wartość EA.

0 pkt

brak spełnienia powyższych kryteriów.

Komentarz. Punkt A leży w środku boku między ładunkami Q, więc pola od tych ładunków znoszą się w punkcie A. Wypadkowe pole pochodzi tylko od ładunku q.
