Zadanie

Polecenie

3 punkty

Lekki, aluminiowy pierścień zawieszono na nitce w pobliżu zwojnicy. Środek pierścienia i środki pętli zwojnicy leżą na jednej prostej. Wewnątrz zwojnicy znajduje się pręt wykonany z ferromagnetyka. Do zwojnicy podłączono źródło stałego napięcia i opornik suwakowy. Gdy w obwodzie płynął prąd stały, to pierścień wisiał pionowo. Tę sytuację przedstawiono na rysunku poniżej. Następnie suwak opornika przesuwano w różne strony i obserwowano zachowanie się pierścienia.

Uwaga! Bliżej patrzącego jest część pierścienia narysowana grubszą linią.

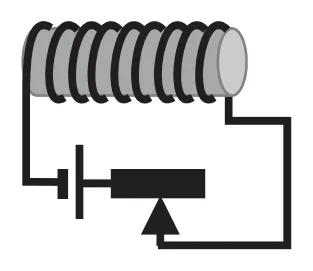

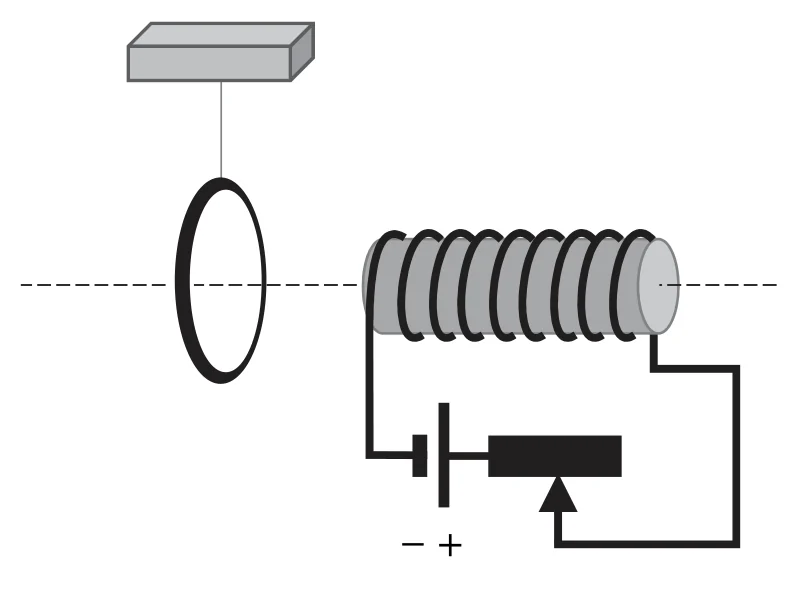

pierścień zawieszony na nitce obok zwojnicy z prętem w środku; środek pierścienia i oś zwojnicy na wspólnej linii przerywanej; zwojnica połączona szeregowo ze źródłem napięcia (bieguny − i +) i opornikiem suwakowym, którego suwak jest zaznaczony strzałkąPowiększ
pierścień zawieszony na nitce obok zwojnicy z prętem w środku; środek pierścienia i oś zwojnicy na wspólnej linii przerywanej; zwojnica połączona szeregowo ze źródłem napięcia (bieguny − i +) i opornikiem suwakowym, którego suwak jest zaznaczony strzałką

a) Uzupełnij zdania 1. i 2., tak aby były prawdziwe. Podkreśl właściwe określenia wybrane spośród podanych w nawiasach.2 punkty

1. Gdy suwak opornika jest przesuwany w lewo według rysunku (w stronę źródła napięcia), to indukcja pola magnetycznego zwojnicy (rośnie / maleje / pozostaje stała).

2. Jeżeli indukcja pola magnetycznego wytwarzanego przez zwojnicę rośnie, to pierścień (jest przyciągany / jest odpychany / nie jest ani przyciągany, ani odpychany) przez zwojnicę.

b) Zaznacz poprawne dokończenie zdania wybrane spośród A–C.1 punkt

W sytuacji, gdy pierścień jest przyciągany przez zwojnicę, to prąd w pierścieniu jest taki, jak przedstawiono na rysunku

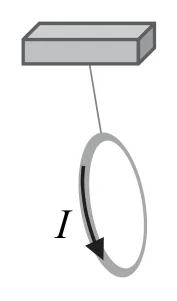

A.

pierścień na nitce obok zwojnicy podłączonej do źródła i opornika suwakowego; na lewej części pierścienia strzałka prądu I skierowana w dółPowiększ
pierścień na nitce obok zwojnicy podłączonej do źródła i opornika suwakowego; na lewej części pierścienia strzałka prądu I skierowana w dół

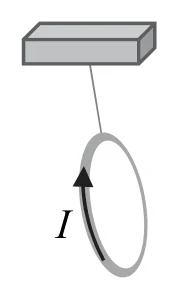

B.

pierścień na nitce obok zwojnicy podłączonej do źródła i opornika suwakowego; na lewej części pierścienia strzałka prądu I skierowana w góręPowiększ
pierścień na nitce obok zwojnicy podłączonej do źródła i opornika suwakowego; na lewej części pierścienia strzałka prądu I skierowana w górę

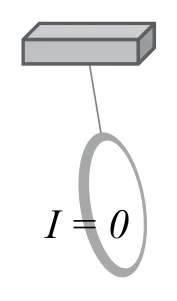

C.

pierścień na nitce obok zwojnicy podłączonej do źródła i opornika suwakowego; przy pierścieniu napis I = 0Powiększ
pierścień na nitce obok zwojnicy podłączonej do źródła i opornika suwakowego; przy pierścieniu napis I = 0

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

Zdanie 1: Gdy suwak opornika jest przesuwany w lewo (w stronę źródła napięcia), indukcja pola magnetycznego zwojnicy:
Zdanie 2: Jeżeli indukcja pola magnetycznego wytwarzanego przez zwojnicę rośnie, to pierścień:
Część b): W sytuacji, gdy pierścień jest przyciągany przez zwojnicę, prąd w pierścieniu jest taki, jak na rysunku:
Zaznacz odpowiedź przy każdej pozycji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

a)

1. rośnie

2. jest odpychany

b) A

Schemat punktowania

a) (0–2)

2 pkt

poprawne podkreślenia w dwóch zdaniach.

1 pkt

poprawne podkreślenie w jednym zdaniu.

0 pkt

brak spełnienia powyższych kryteriów.

b) (0–1)

1 pkt

poprawna odpowiedź.

0 pkt

brak spełnienia powyższego kryterium.

Komentarz. Zadanie wymaga zastosowania reguły Lenza. Gdy indukcja zwojnicy rośnie, prąd w pierścieniu indukuje się w taki sposób, aby jego pole magnetyczne zmniejszało (przeciwstawiało się) wzrostowi pola zwojnicy. To powoduje odpychanie pierścienia. Rysunek B pokazuje prąd płynący w kierunku tworzącym pole skierowane przeciwnie do pola rosnącego zwojnicy.
