Zadanie 10.2, matura czerwiec 2020, fizyka rozszerzona

3 pktzamkniętetrudne 36%Czerwiec 2020

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Cztery oporniki R1, R2, R3, R4 o jednakowym oporze elektrycznym R połączono w obwód, który następnie podłączono do źródła stałego napięcia elektrycznego U. Na rysunku 1. przedstawiono schemat obwodu w sytuacji, gdy klucz K jest zamknięty, a na rysunku 2. – gdy klucz K jest otwarty. Przyjmij, że napięcie U zasilające obwód jest takie samo w obu sytuacjach.

Rysunek 1.: schemat obwodu – opornik R1 połączony szeregowo z układem dwóch równoległych gałęzi: z opornikiem R3 i kluczem K oraz z opornikiem R2; całość połączona równolegle z opornikiem R4 i podłączona do zacisków napięcia U (+ i −); klucz K zamkniętyPowiększ
Rysunek 1.: schemat obwodu – opornik R1 połączony szeregowo z układem dwóch równoległych gałęzi: z opornikiem R3 i kluczem K oraz z opornikiem R2; całość połączona równolegle z opornikiem R4 i podłączona do zacisków napięcia U (+ i −); klucz K zamknięty

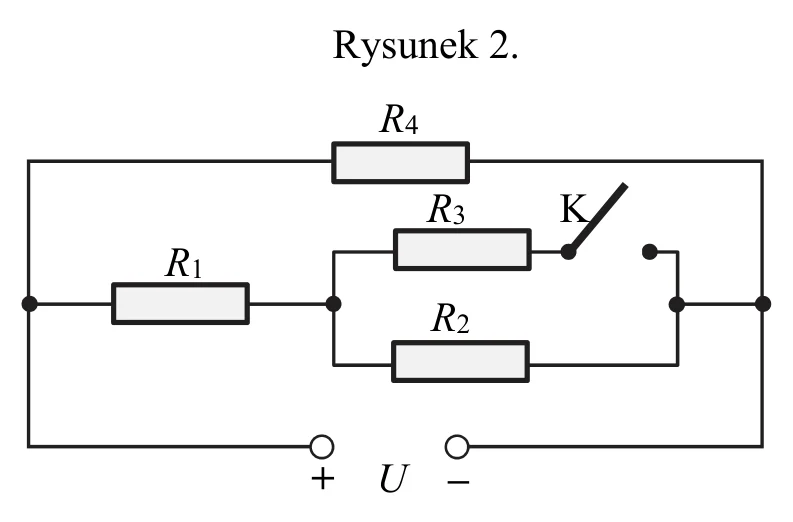

Rysunek 2.: ten sam obwód z otwartym kluczem K w gałęzi opornika R3Powiększ
Rysunek 2.: ten sam obwód z otwartym kluczem K w gałęzi opornika R3

Polecenie

3 punkty

Po otwarciu klucza K w obwodzie (zobacz rysunek 2.) ustalił się nowy rozkład napięć na opornikach i nowy rozkład natężeń prądów przepływających przez oporniki.

Uzupełnij tabelę. Wpisz właściwe określenia (wybrane spośród podanych w nawiasach) dotyczące zmian natężenia prądu płynącego przez dany opornik po otwarciu klucza K oraz zmian napięcia na danym oporniku po otwarciu klucza K.

OpornikNatężenie prądu (zmalało / wzrosło / się nie zmieniło)Napięcie (zmalało / wzrosło / się nie zmieniło)
R1
R2
R4

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

OpornikNatężenie prąduNapięcie
R1zmalałozmalało
R2wzrosłowzrosło
R4się nie zmieniłosię nie zmieniło

Schemat punktowania

3 pkt

poprawne wpisy dla każdego opornika.

2 pkt

poprawne wpisy dla dwóch oporników.

1 pkt

poprawne wpisy dla jednego opornika.

0 pkt

brak spełnienia powyższych kryteriów.
