Zadanie 10.1, matura dodatkowa 2020, fizyka rozszerzona

3 pktobliczenioweśrednie (szac.)Dodatkowa 2020

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Ładowarka do telefonu uległa uszkodzeniu i nie pracuje w sposób ciągły, lecz działa z przerwami. Uczniowie podłączyli amperomierz do obwodu z ładowarką i na podstawie pomiarów wykonali wykres I(t) – zależności natężenia prądu od czasu (zobacz rysunek poniżej). Widoczny na wykresie cykl zmian natężenia prądu od 0 do 10 s powtarzał się przez 30 minut.

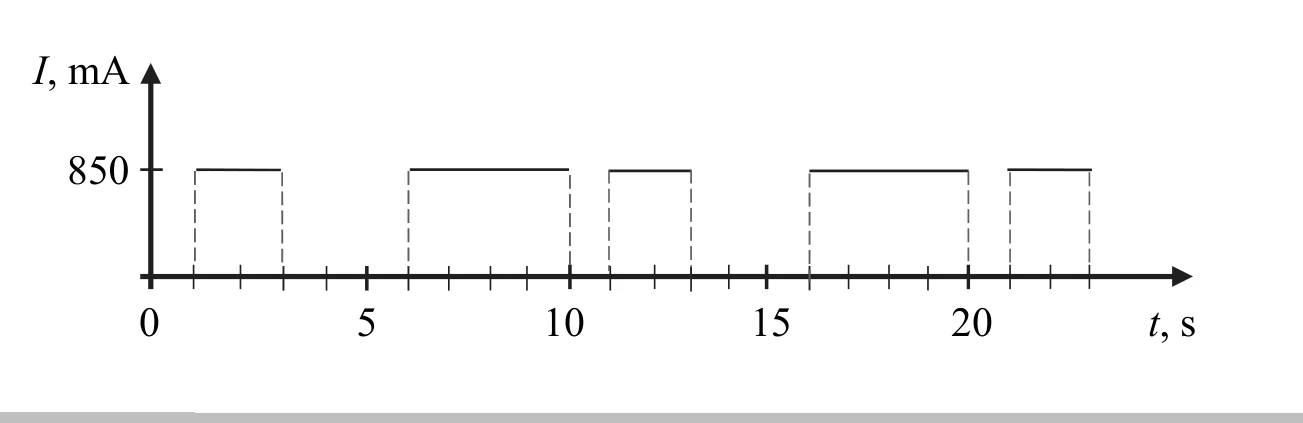

wykres zależności natężenia prądu I od czasu t, oś pozioma: t, s, od 0 do ponad 20, oś pionowa: I, mA, z zaznaczoną wartością 850; prąd o natężeniu 850 mA płynie w kilku przedziałach czasu, pomiędzy nimi natężenie jest równe zeroPowiększ
wykres zależności natężenia prądu I od czasu t, oś pozioma: t, s, od 0 do ponad 20, oś pionowa: I, mA, z zaznaczoną wartością 850; prąd o natężeniu 850 mA płynie w kilku przedziałach czasu, pomiędzy nimi natężenie jest równe zero

Polecenie

3 punkty

Oblicz ładunek elektryczny, jaki przepłynął przez amperomierz w czasie 30 minut. Wartość ładunku podaj w miliamperogodzinach (mAh) oraz kulombach (C).

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Q = 918 C = 255 mA ⋅ h

Przykładowe rozwiązanie

Na początek obliczymy ładunek, jaki przepłynie w ciągu 10 s (ładunek ten jest równy polu pod wykresem I(t) w jednym cyklu zmian natężenia prądu):

Q10 = 850 mA ⋅ (2 s + 4 s) = 5100 mC = 5,1 C

W czasie 30 minut (1 800 s) cykl zmian natężenia prądu powtórzy się 180 razy. Zatem ładunek, jaki przepłynie w czasie 30 minut, wynosi:

Q1800 = 180 ⋅ 5,1 C = 918 C

Wynik zapiszemy w miliamperogodzinach:

Q1800=180⋅5100 mA⋅s=180⋅51003600 mA⋅h=255 mA⋅hQ_{1800} = 180 \cdot 5100\ \mathrm{mA \cdot s} = \frac{180 \cdot 5100}{3600}\ \mathrm{mA \cdot h} = 255\ \mathrm{mA \cdot h}

Schemat punktowania

3 pkt

prawidłowa metoda oraz prawidłowy wynik podany w jednostkach mAh oraz C.

2 pkt

prawidłowa metoda oraz prawidłowy wynik podany w jednostkach mAh albo C

LUB

– prawidłowa metoda oraz wynik obliczeń z błędem rachunkowym podany w jednostkach mAh oraz C.

1 pkt

zastosowanie poprawnej metody obliczenia przepływającego ładunku elektrycznego w czasie 30 minut

LUB

– prawidłowe obliczenie ładunku przepływającego w jednym cyklu zmian natężenia prądu.

0 pkt

brak spełnienia powyższych kryteriów.

Komentarz. Ładunek oblicza się jako pole pod wykresem I(t) w jednym cyklu, następnie mnoży się przez liczbę cykli. Prąd jest stały w przedziale 0–2 s i 6–10 s, wynosi 850 mA. Przeliczenie między mAh i C: 1 mAh = 3,6 C.
