Zadanie 8, matura dodatkowa 2020, fizyka rozszerzona

4 pktobliczeniowetrudne (szac.)Dodatkowa 2020

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Polecenie

4 punkty

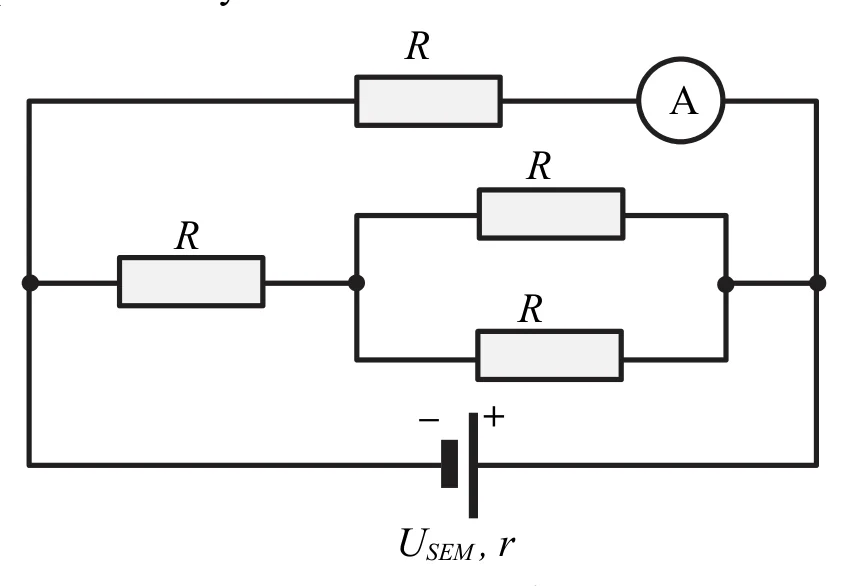

Cztery oporniki, każdy o jednakowej wartości oporu elektrycznego R = 6 Ω, połączono w obwód i podłączono do źródła zasilania o sile elektromotorycznej USEM = 12 V i oporze wewnętrznym r = 2 Ω. Schemat tego obwodu przedstawiono na rysunku poniżej. Przyjmij, że opór wewnętrzny amperomierza wynosi zero.

schemat obwodu: źródło U_SEM, r; w górnej gałęzi opornik R szeregowo z amperomierzem A; w dolnej gałęzi opornik R szeregowo z dwoma opornikami R połączonymi równolegle; obie gałęzie połączone równolegle i dołączone do źródłaPowiększ
schemat obwodu: źródło U_SEM, r; w górnej gałęzi opornik R szeregowo z amperomierzem A; w dolnej gałęzi opornik R szeregowo z dwoma opornikami R połączonymi równolegle; obie gałęzie połączone równolegle i dołączone do źródła

Oblicz natężenie prądu płynącego przez amperomierz.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

IA ≈ 1,3 A

Przykładowe rozwiązanie

Wprowadzimy oznaczenia: RZ1 – opór zastępczy całego obwodu, RZ2 – opór dużego oczka w obwodzie, RZ3 – opór zastępczy dolnej części oczka (bez amperomierza), RZ4 – opór zastępczy najmniejszego oczka.

Krok 1. Obliczymy opór zastępczy całego obwodu:

1RZ4=1R+1R=2R  →  RZ4=R2RZ3=R+R2=32R\frac{1}{R_{Z4}} = \frac{1}{R} + \frac{1}{R} = \frac{2}{R} \;\rightarrow\; R_{Z4} = \frac{R}{2} \qquad R_{Z3} = R + \frac{R}{2} = \frac{3}{2}R

1RZ2=1R+132R=1R+23R=53R  →  RZ2=35R\frac{1}{R_{Z2}} = \frac{1}{R} + \frac{1}{\frac{3}{2}R} = \frac{1}{R} + \frac{2}{3R} = \frac{5}{3R} \;\rightarrow\; R_{Z2} = \frac{3}{5}R

RZ1=r+35R=(2+35⋅6) Ω=5,6 ΩR_{Z1} = r + \frac{3}{5}R = \left(2 + \frac{3}{5} \cdot 6\right)\ \Omega = 5{,}6\ \Omega

Krok 2. Obliczymy natężenie prądu I1 w obwodzie. W tym celu skorzystamy z II prawa Kirchhoffa:

USEM=I1RZ1  →  I1=USEMRZ1=12 V5,6 Ω=2,14 AU_{SEM} = I_1R_{Z1} \;\rightarrow\; I_1 = \frac{U_{SEM}}{R_{Z1}} = \frac{12\ \mathrm{V}}{5{,}6\ \Omega} = 2{,}14\ \mathrm{A}

Krok 3. Obliczymy napięcie U2 pomiędzy węzłami dużego oczka (a więc także na oporze R w górnej części oczka). Korzystamy ze związku napięcia z natężeniem prądu przepływającego przez opór zastępczy oczka:

U2=I1RZ2  →  U2=2,14 A⋅35⋅6 Ω=7,7 VU_2 = I_1R_{Z2} \;\rightarrow\; U_2 = 2{,}14\ \mathrm{A} \cdot \frac{3}{5} \cdot 6\ \Omega = 7{,}7\ \mathrm{V}

Krok 4. Obliczamy natężenie prądu przepływającego przez opornik R (obok amperomierza):

U2=IAR  →  IA=U2R=7,7 V6 Ω≈1,3 AU_2 = I_AR \;\rightarrow\; I_A = \frac{U_2}{R} = \frac{7{,}7\ \mathrm{V}}{6\ \Omega} \approx 1{,}3\ \mathrm{A}

Schemat punktowania

4 pkt

prawidłowe wykonanie kroku 4.

3 pkt

prawidłowe wykonanie kroku 3.

2 pkt

prawidłowe wykonanie kroku 2.

1 pkt

prawidłowe wykonanie kroku 1.

0 pkt

brak spełnienia powyższych kryteriów.

Komentarz. Obwód zawiera schemat mostka – należy rozłożyć na opory zastępcze poszczególnych części. Amperomierz mierzy prąd przez jeden z rezystorów w górnej gałęzi.
