Zadanie 3.1, matura dodatkowa 2020, fizyka rozszerzona

2 pktobliczenioweśrednie (szac.)Dodatkowa 2020

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Sześciokątna hantla do ćwiczeń gimnastycznych (zobacz rysunek obok) ma masę m = 2 kg i jest wykonana z jednorodnego materiału. Na rysunku linią przerywaną oznaczono oś symetrii hantli przy jej obrocie o kąt 60°.

hantla z dwoma sześciokątnymi obciążnikami połączonymi drążkiem, linią przerywaną zaznaczona oś symetrii wzdłuż drążkaPowiększ
hantla z dwoma sześciokątnymi obciążnikami połączonymi drążkiem, linią przerywaną zaznaczona oś symetrii wzdłuż drążka

Dodatkowe informacje do zadań 3.1.–3.2.

Tę hantlę położono na desce w sposób pokazany na rysunku 1. Następnie powoli podnoszono górny koniec deski (zobacz rysunek 2.). Kąt nachylenia deski do poziomu oznaczymy jako α. Zauważono, że dopiero przy nachyleniu deski pod kątem większym niż α1 = 40° hantla zaczęła się z niej zsuwać (zobacz rysunek 3.).

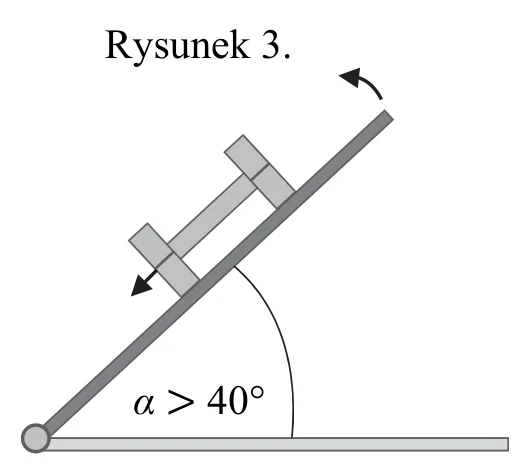

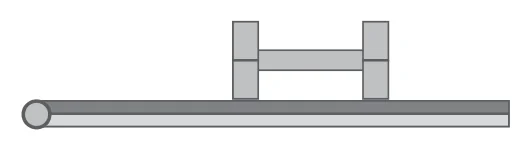

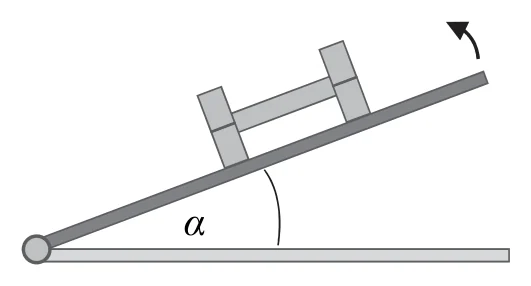

rysunki 1.–3., hantla leżąca obciążnikami na desce zamocowanej przegubowo przy poziomym podłożu; rysunek 1. deska pozioma, rysunek 2. deska podniesiona o kąt α, rysunek 3. deska nachylona pod kątem α > 40°, strzałka zsuwania hantli w dół deskiPowiększ
rysunki 1.–3., hantla leżąca obciążnikami na desce zamocowanej przegubowo przy poziomym podłożu; rysunek 1. deska pozioma, rysunek 2. deska podniesiona o kąt α, rysunek 3. deska nachylona pod kątem α > 40°, strzałka zsuwania hantli w dół deski

Polecenie

2 punkty

Oblicz współczynnik tarcia statycznego hantli o deskę.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

μ = tg α1 = tg 40° ≈ 0,84

Przykładowe rozwiązanie

Tarcie statyczne osiąga wartość maksymalną, gdy deska tworzy z podłożem kąt α1 = 40°. Zastosujemy wzór na maksymalną wartość siły tarcia statycznego, wzór na wartość N siły nacisku oraz wykorzystamy I zasadę dynamiki Newtona:

Ts max=μNN=Qcos⁡α1Qsin⁡α1=Ts maxT_{s\,max} = \mu N \qquad N = Q\cos\alpha_1 \qquad Q\sin\alpha_1 = T_{s\,max}

Z powyższych równań obliczamy współczynnik tarcia statycznego:

Qsin⁡α1=μQcos⁡α1  →  μ=sin⁡α1cos⁡α1=tg α1=tg 40∘≈0,84Q\sin\alpha_1 = \mu Q\cos\alpha_1 \;\rightarrow\; \mu = \frac{\sin\alpha_1}{\cos\alpha_1} = \mathrm{tg}\,\alpha_1 = \mathrm{tg}\,40^\circ \approx 0{,}84

Schemat punktowania

2 pkt

prawidłowa metoda oraz prawidłowy wynik liczbowy.

1 pkt

zapisanie warunku równowagi sił (wystarczy zapis Qsin⁡α=TmaxQ\sin\alpha = T_{max}) oraz zapisanie wzoru na maksymalną wartość siły tarcia (wystarczy zapis Tmax = μN).

0 pkt

brak spełnienia powyższych kryteriów.
