Zadanie

Wspólne informacje do wiązki zadań

Wiązka protonów o prędkościach v⃗\vec{v} jednakowych co do kierunku, ale różnych co do wartości wchodzi w obszar jednorodnych pól elektrycznego E⃗\vec{E} i magnetycznego B⃗\vec{B}, przy czym wektory v⃗\vec{v}, E⃗\vec{E} i B⃗\vec{B} są wzajemnie do siebie prostopadłe (rys. poniżej), a wektor B⃗\vec{B} ma zwrot przed płaszczyznę rysunku. Protony o pewnej prędkości biegną przez obszar pól prostoliniowo i przechodzą przez szczelinę, podczas gdy szybsze i powolniejsze ulegają odchyleniu. Siłę grawitacji działającą na protony należy pominąć.

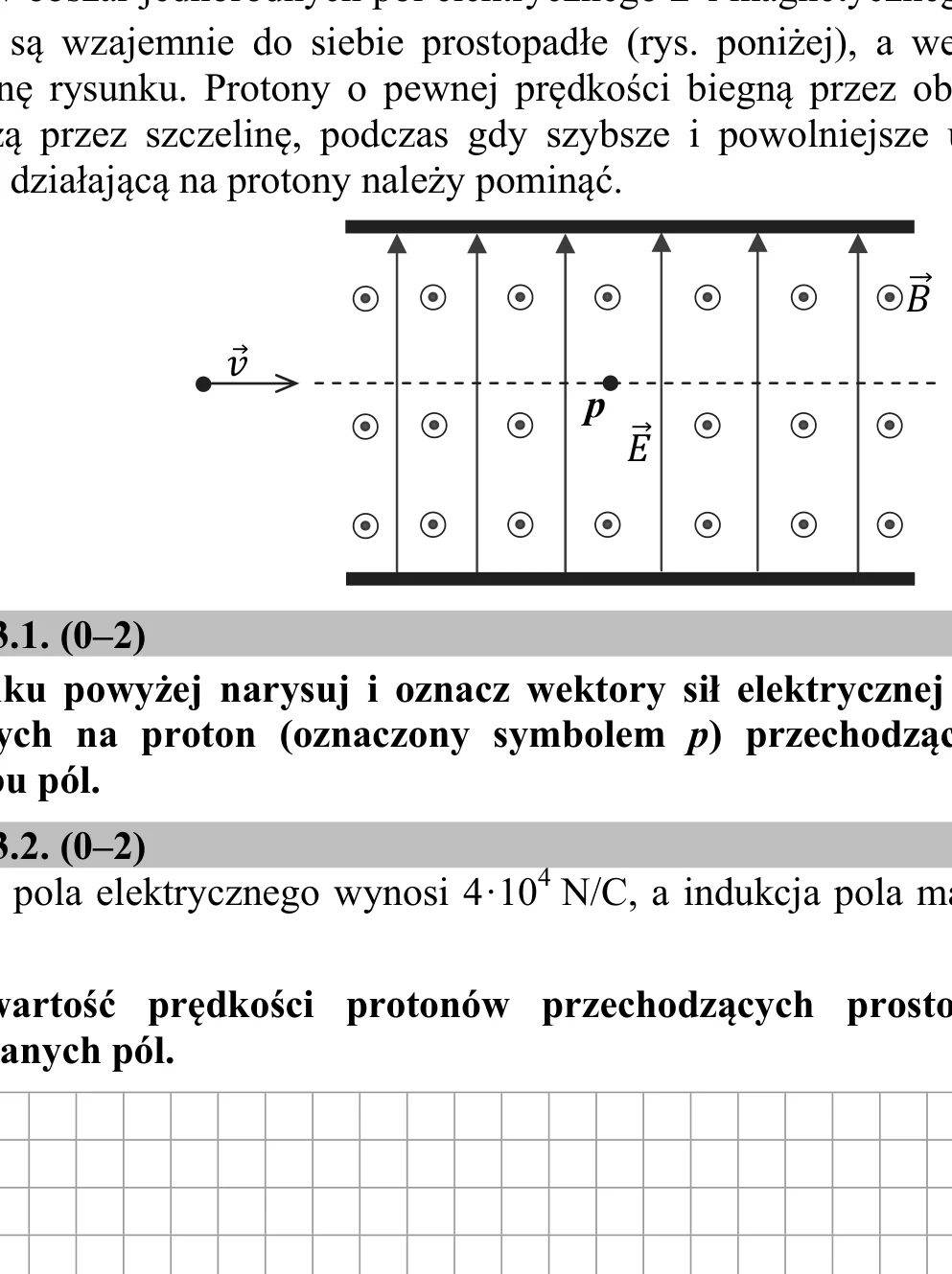

rysunek, obszar między dwiema poziomymi płytami; pionowe linie pola elektrycznego E ze strzałkami w górę, kółka z kropką oznaczające wektor B skierowany przed płaszczyznę rysunku; proton p na poziomej linii przerywanej, z lewej wektor prędkości v skierowany w prawo, z prawej przesłona ze szczelinąPowiększ
rysunek, obszar między dwiema poziomymi płytami; pionowe linie pola elektrycznego E ze strzałkami w górę, kółka z kropką oznaczające wektor B skierowany przed płaszczyznę rysunku; proton p na poziomej linii przerywanej, z lewej wektor prędkości v skierowany w prawo, z prawej przesłona ze szczeliną

Polecenie

1 punkt

Wiązka protonów biegnie prostoliniowo przez obszar skrzyżowanych pól. Przyjmijmy, że wektor B⃗\vec{B} oprócz składowej prostopadłej do płaszczyzny rysunku może także mieć składową poziomą skierowaną w prawo.

Zaznacz poprawne dokończenie poniższego zdania.

Dodanie składowej poziomej wektora B⃗\vec{B} (przy niezmienionej składowej prostopadłej oraz niezmienionych wartościach E i v) spowoduje, że protony

  • Azaczną odchylać się wzdłuż osi pionowej.
  • Bzaczną odchylać się wzdłuż osi prostopadłej do płaszczyzny rysunku.
  • Czaczną być przyspieszane lub hamowane.
  • Dbędą poruszać się tak samo jak wtedy, gdy składowa pozioma pola B⃗\vec{B} nie występowała.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

odpowiedź
Zaznacz odpowiedź jedną z opcji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

D

Schemat punktowania

1 pkt

wybór D.

0 pkt

brak wyboru lub wybór błędny.

Komentarz. Składowa pozioma pola magnetycznego nie wpływa na ruch protonów poruszających się w tym kierunku (siła magnetyczna byłaby prostopadła do tego kierunku, ale nie zmienia się warunek równowagi sił elektromag­netycznych w pionowej płaszczyźnie).
