Zadanie

Wspólne informacje do wiązki zadań

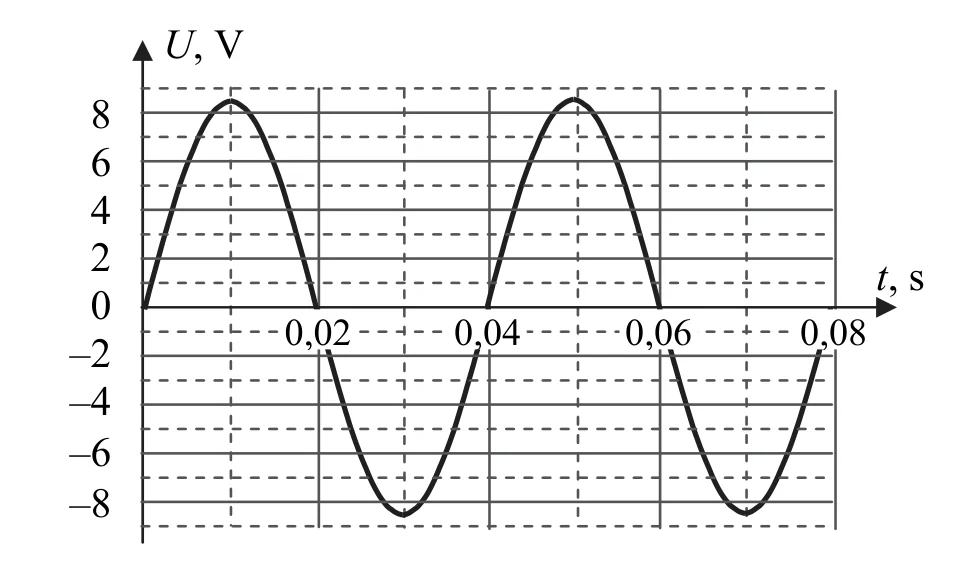

W celu uzyskania energii elektrycznej do zasilania przedniego i tylnego oświetlenia roweru uczniowie zbudowali układ doświadczalny składający się z 24 małych i silnych magnesów przymocowanych do szprych oraz z nieruchomej zwojnicy nawiniętej na stalowym rdzeniu, zamocowanej tak jak na rysunku. Magnesy są ustawione jednakowo (wszystkie bieguny N w tę samą stronę). Podczas jazdy magnesy poruszają się względem zwojnicy i powodują pojawienie się napięcia między końcami uzwojenia.

rysunek, koło roweru z magnesami rozmieszczonymi na okręgu na szprychach i zwojnicą zamocowaną do widelca w pobliżu tego okręgu; podpisy: zwojnica, magnesyPowiększ
rysunek, koło roweru z magnesami rozmieszczonymi na okręgu na szprychach i zwojnicą zamocowaną do widelca w pobliżu tego okręgu; podpisy: zwojnica, magnesy

Polecenie

1 punkt

Magnesy i zwojnicę oddalono od osi koła roweru, zachowując stałą odległość między magnesami a zwojnicą.

Zaznacz właściwe uzupełnienie poniższego zdania wybrane spośród A–C oraz uzasadnienie wybrane spośród 1–3.

Przy niezmienionej prędkości jazdy w wyniku odsunięcia magnesów i zwojnicy od osi koła amplituda zmian napięcia

  • Azmaleje,
  • Bnie ulegnie zmianie,
  • Cwzrośnie,

ponieważ

1. zmieni się okres wirowania magnesów.

2. zmieni się prędkość liniowa magnesów.

3. nie zmieni się prędkość jazdy roweru.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

C – 2

Schemat punktowania

1 pkt

wybór odpowiedzi C – 2.

0 pkt

brak wyboru odpowiedzi lub błędny wybór.

Komentarz. Odsunięcie od osi powoduje wzrost prędkości liniowej magnesów (przy stałej prędkości kątowej), co prowadzi do szybszych zmian strumienia i większej amplitudy napięcia indukowanego.
