Zadanie 8.4, matura czerwiec 2015, fizyka rozszerzona

2 pktotwarteśrednie (szac.)Czerwiec 2015

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

W celu uzyskania energii elektrycznej do zasilania przedniego i tylnego oświetlenia roweru uczniowie zbudowali układ doświadczalny składający się z 24 małych i silnych magnesów przymocowanych do szprych oraz z nieruchomej zwojnicy nawiniętej na stalowym rdzeniu, zamocowanej tak jak na rysunku. Magnesy są ustawione jednakowo (wszystkie bieguny N w tę samą stronę). Podczas jazdy magnesy poruszają się względem zwojnicy i powodują pojawienie się napięcia między końcami uzwojenia.

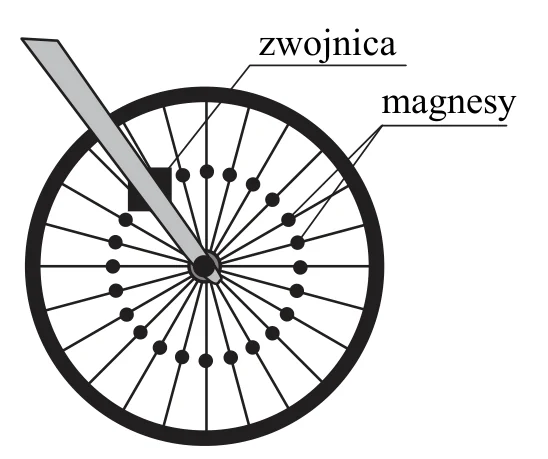

rysunek, koło roweru z magnesami rozmieszczonymi na okręgu na szprychach i zwojnicą zamocowaną do widelca w pobliżu tego okręgu; podpisy: zwojnica, magnesyPowiększ
rysunek, koło roweru z magnesami rozmieszczonymi na okręgu na szprychach i zwojnicą zamocowaną do widelca w pobliżu tego okręgu; podpisy: zwojnica, magnesy

Polecenie

2 punkty

Informacja do zadań 8.3.–8.4.

Przebieg zmian napięcia na zwojnicy podczas jazdy rowerem przedstawiono na poniższym wykresie.

wykres zależności napięcia na zwojnicy od czasu na tle siatki, oś pionowa: U, V, oś pozioma: t, s; przebieg sinusoidalnyPowiększ
wykres zależności napięcia na zwojnicy od czasu na tle siatki, oś pionowa: U, V, oś pozioma: t, s; przebieg sinusoidalny

Dorysuj na przedstawionym wykresie przebieg zmian napięcia w sytuacji, gdy rower porusza się z dwukrotnie mniejszą prędkością.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Sinusoida o dwukrotnie mniejszej amplitudzie (dopuszczalna jest amplituda 4 V lub większa, ale poniżej 5 V) oraz dwukrotnie dłuższym okresie (0,08 s), zaczynająca się w tym samym punkcie co przebieg z wykresu.

Schemat punktowania

2 pkt

narysowanie sinusoidy o dwukrotnie mniejszej amplitudzie oraz dwukrotnie dłuższym okresie.

1 pkt

narysowanie sinusoidy o dwukrotnie mniejszej amplitudzie (dopuszczalna jest amplituda 4 V lub większa, ale poniżej 5 V)

LUB

– narysowanie sinusoidy o dwukrotnie dłuższym okresie

LUB

– narysowanie sinusoidy o mniejszej amplitudzie i większym okresie, błąd proporcji.

0 pkt

rozwiązanie, w którym nie ma istotnego postępu, lub brak rozwiązania.

Komentarz. Mniejsza prędkość oznacza wolniejsze zmiany strumienia magnetycznego (mniejsza amplituda), ale także wolniejszy obrót koła (dłuższy okres).
