Zadanie

Wspólne informacje do wiązki zadań

W październiku 2009 r. w Wołgogradzie otwarto bardzo długi most na Wołdze. Wkrótce okazało się, że niewielkie podmuchy wiatru wystarczyły, żeby wprowadzić most w silne drgania. Obserwowano wówczas tak intensywne falowanie jezdni (zob. fotografia obok), że jazda po niej mogła być niebezpieczna. Gdy amplituda drgań elementów konstrukcji mostu wyniosła blisko 0,5 m, most na pewien czas zamknięto. Zaobserwowano drgania o częstotliwościach 0,57 Hz, 0,45 Hz oraz 0,68 Hz.

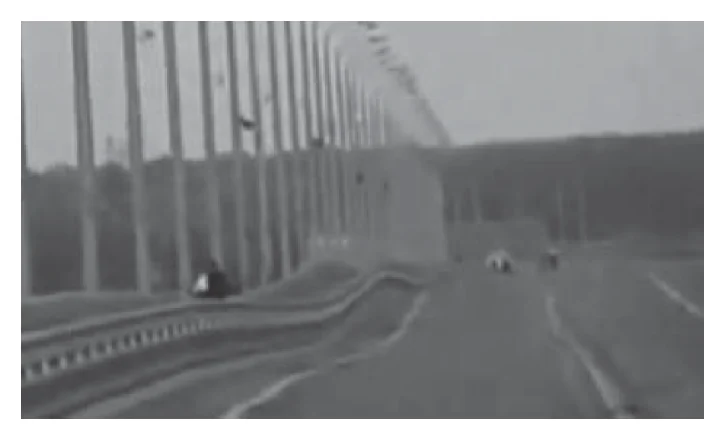

fotografia, widok wzdłuż jezdni mostu podczas falowania, z boku bariera i słupy latarniPowiększ
fotografia, widok wzdłuż jezdni mostu podczas falowania, z boku bariera i słupy latarni

Polecenie

1 punkt

Opisz różnicę między rozchodzeniem się fali na napiętej strunie (typ 1) a rozchodzeniem się fali dźwiękowej w powietrzu (typ 2). Po przeanalizowaniu przedstawionej fotografii rozstrzygnij, czy na jezdni wystąpiła fala typu 1, czy fala typu 2.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

a) W przypadku fali na strunie kierunek drgań ośrodka jest prostopadły do kierunku biegu fali, a w przypadku fali dźwiękowej w powietrzu te kierunki są równoległe. Wystarcza sama poprawna klasyfikacja typu 1 jako fali poprzecznej, a typu 2 jako fali podłużnej.

b) Fala przedstawiona na fotografii jest falą typu 1 (lub falą poprzeczną).

Schemat punktowania

1 pkt

poprawny opis różnicy (lub klasyfikacja typu 1 jako fali poprzecznej, a typu 2 jako fali podłużnej) oraz rozstrzygnięcie, że na fotografii jest fala typu 1 (poprzeczna); oba elementy a) i b) są konieczne.

0 pkt

brak spełnienia powyższego kryterium.

Komentarz. Fotografia pokazuje falowanie jezdni (drgania pionowe), co jest charakterystyczne dla fali poprzecznej.
