Zadanie 4.1, matura czerwiec 2015, fizyka rozszerzona

1 pktotwarteśrednie (szac.)Czerwiec 2015

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

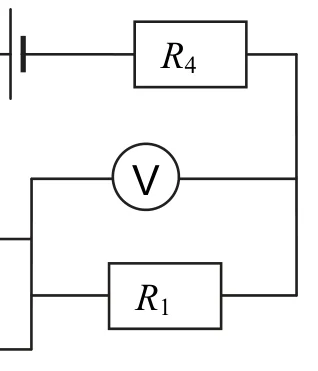

W obwodzie przedstawionym na rysunku napięcie baterii wynosi 12 V. Dane są też opory R3 = 20 Ω i R4 = 25 Ω. Amperomierz wskazuje 0,2 A, a woltomierz 4 V.

schemat obwodu: bateria, opornik R4, opornik R1 z dołączonym równolegle woltomierzem V, oporniki R2 i R3 połączone ze sobą równolegle oraz amperomierz APowiększ
schemat obwodu: bateria, opornik R4, opornik R1 z dołączonym równolegle woltomierzem V, oporniki R2 i R3 połączone ze sobą równolegle oraz amperomierz A

Polecenie

1 punkt

Wykaż, że napięcie na oporniku R4 wynosi 5 V.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Przykładowe rozwiązanie:

Amperomierz jest połączony szeregowo z opornikiem R4, więc przez ten opornik płynie prąd o natężeniu IA = 0,2 A:

U4 = R4 ⋅ IA = 25 Ω ⋅ 0,2 A = 5 V

Schemat punktowania

1 pkt

obliczenie U4 = R4 ⋅ IA = 5 V.

0 pkt

brak spełnienia powyższego kryterium.

Komentarz. Amperomierz mierzy prąd przez R₃, woltomierz mierzy napięcie na R₃. Napięcie na R₄ wynika z bilansu.
