Zadanie 3, matura maj 2022, fizyka rozszerzona
Darmowe konto pozwoli wrócić do niego później.
Zadanie
Polecenie

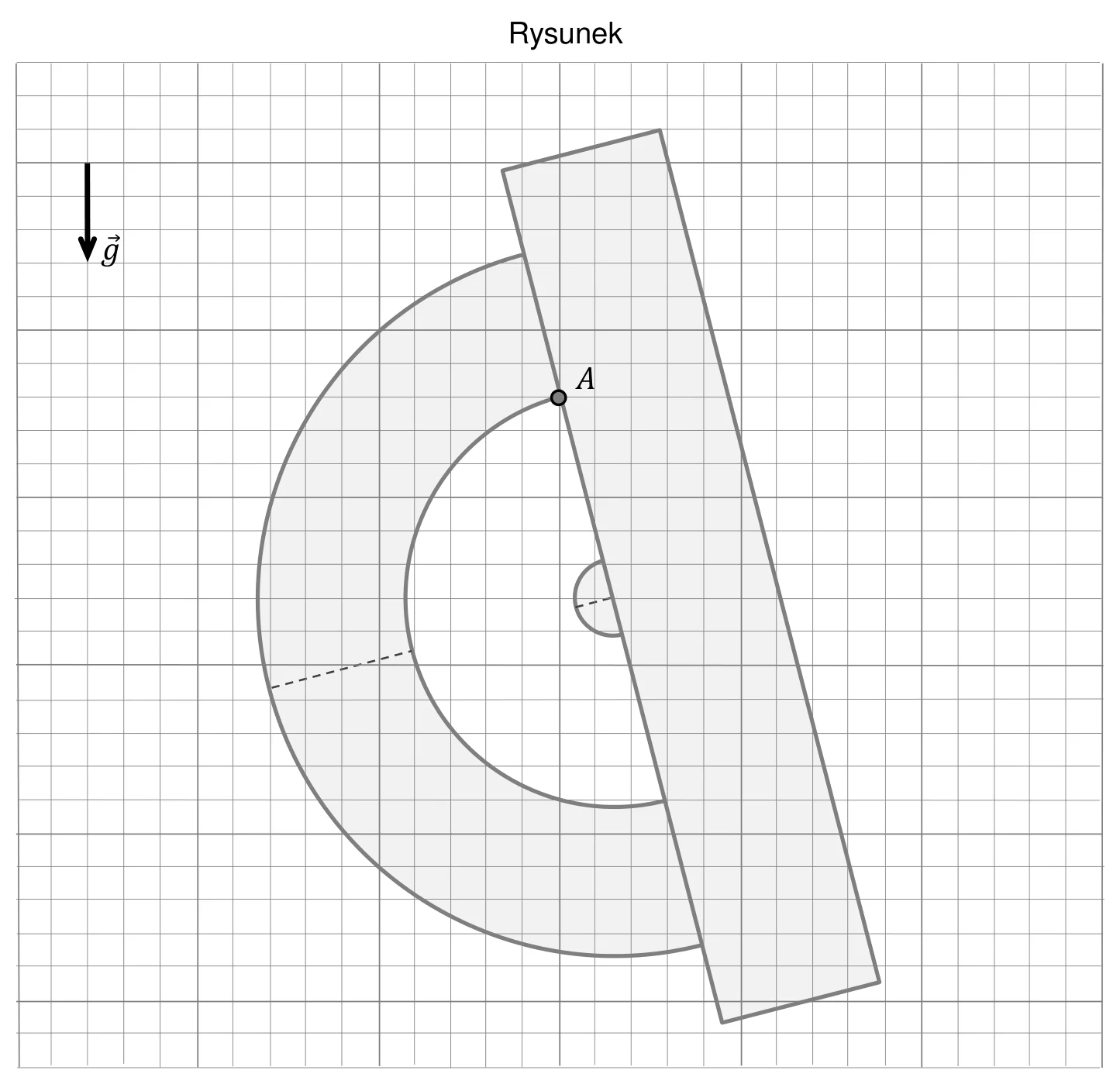

2 punktyKątomierz zawieszono na szpilce w punkcie A na tle kartki w kratkę tak, że nie dotyka on kartki i pozostaje nieruchomy (w układzie inercjalnym, w ziemskim polu grawitacyjnym). Kątomierz jest jednorodny oraz symetryczny względem swojej osi symetrii (zobacz rysunek).
Na rysunku wyznacz konstrukcyjnie położenie punktu środka masy kątomierza. Oznacz ten punkt jako S. Zapisz uzasadnienie kolejnych kroków konstrukcyjnych, odwołując się do własności bryły sztywnej i warunku równowagi bryły sztywnej.
PowiększUzasadnienie:
Korepetytor
Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.
5 rozmów · bez karty · Zaloguj się
Sprawdź się
Jak poszło?
Pokaż rozwiązanieUkryj rozwiązanie
Odpowiedź z klucza CKE
Konstrukcja: narysowana oś symetrii kątomierza oraz pionowa linia przechodząca przez punkt A. Punkt S leży na przecięciu osi symetrii i pionowej linii przechodzącej przez A.
Uzasadnienie:
1. Narysowano oś symetrii kątomierza, ponieważ środek masy jednorodnej bryły sztywnej leży zawsze na jej osi symetrii.
2. Bryła jest w równowadze, gdy wypadkowy moment sił działających na nią jest równy zero. Moment siły grawitacji względem punktu A, działający na całą bryłę, jest równy momentowi siły grawitacji zaczepionej w punkcie S środka masy. Moment ten jest równy zero, gdy ramię jest równoległe do siły grawitacji (), czyli gdy punkt S leży na pionowej linii przechodzącej przez A. (Moment siły reakcji w punkcie zawieszenia jest równy zero, bo jej ramię jest równe zero.)
Schemat punktowania
poprawna konstrukcja i poprawne uzasadnienie odwołujące się do: (1) własności jednorodnej bryły sztywnej polegającej na tym, że jej środek masy leży na osi symetrii oraz (2) warunku równowagi bryły sztywnej polegającego na tym, że moment siły grawitacji musi być równy zero.
poprawna konstrukcja oraz narysowanie i oznaczenie punktu S oraz brak uzasadnienia lub niepełne uzasadnienie.
brak spełnienia powyższych kryteriów.
Uwagi dodatkowe:
1. Minimalne akceptowalne uzasadnienia muszą odwoływać się do faktu, że punkt S leży na osi symetrii, oraz faktu, że moment siły grawitacji jest równy zero albo równoważnie, że ramię siły grawitacji jest równoległe do siły grawitacji, np.: „S leży na osi symetrii, a moment siły grawitacji jest równy zero.”, „S leży na osi symetrii, a ramię siły grawitacji jest równoległe do niej.”
2. Uzasadnienie może pomijać zerowy moment siły reakcji w punkcie zaczepienia A.
3. Jako równoważne drugiemu zdaniu uzasadnienia (o zerowym momencie siły grawitacji) należy uznać stwierdzenie: „Układ jest w stanie równowagi, gdy jego energia potencjalna osiąga minimum.”
Komentarz. Minimalne uzasadnienie musi zawierać: S leży na osi symetrii oraz moment siły grawitacji jest równy zero (lub równoważnie, że ramię siły grawitacji jest równoległe do niej). Uzasadnienie może pomijać zerowy moment siły reakcji w punkcie A.
