Zadanie 8.2, matura maj 2022, fizyka rozszerzona

2 pktobliczeniowetrudne 24%Maj 2022

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Prądnica wytwarza napięcie przemienne U, którego zależność od czasu t dana jest wzorem:

U(t)=7,50 V⋅sin⁡(10,0 1s⋅t)U(t) = 7{,}50\ \mathrm{V} \cdot \sin\left(10{,}0\ \frac{1}{\mathrm{s}} \cdot t\right)

Do zacisków prądnicy podłączono opornik o oporze elektrycznym R = 4,00 Ω.

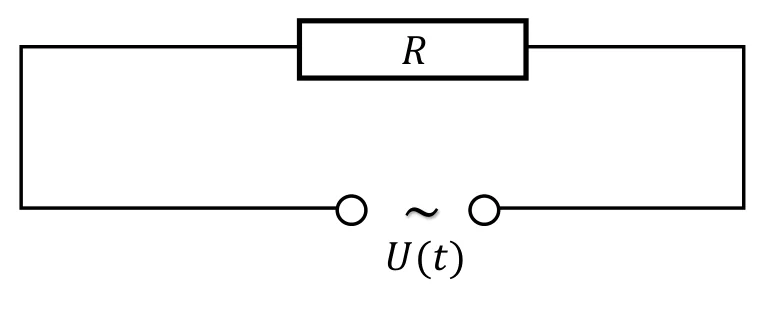

Schemat obwodu przedstawia rysunek poniżej.

Rysunek, schemat obwodu, opornik R połączony z zaciskami źródła napięcia przemiennego U(t)Powiększ
Rysunek, schemat obwodu, opornik R połączony z zaciskami źródła napięcia przemiennego U(t)

Polecenie

2 punkty

Oblicz średnią moc prądu przemiennego wydzielaną na oporniku w czasie jednego okresu zmian napięcia wytwarzanego przez prądnicę.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Psˊr≈7,03 WP_{\text{śr}} \approx 7{,}03\ \mathrm{W}

Z porównania z zależnością U(t)=Umaxsin⁡(2πTt+ϕ0)U(t) = U_{max}\sin\left(\frac{2\pi}{T} t + \phi_0\right) wynika, że Umax = 7,50 V.

Sposób 1.: Psˊr=Umax22R=(7,50 V)22⋅4,00 Ω≈7,03 WP_{\text{śr}} = \frac{U_{max}^2}{2R} = \frac{(7{,}50\ \mathrm{V})^2}{2 \cdot 4{,}00\ \Omega} \approx 7{,}03\ \mathrm{W}

Sposób 2.: Usk=Umax2≈5,303 VU_{sk} = \frac{U_{max}}{\sqrt{2}} \approx 5{,}303\ \mathrm{V}, Isk=UskR≈1,326 AI_{sk} = \frac{U_{sk}}{R} \approx 1{,}326\ \mathrm{A}, Psˊr=UskIsk≈5,303 V⋅1,326 A≈7,03 WP_{\text{śr}} = U_{sk} I_{sk} \approx 5{,}303\ \mathrm{V} \cdot 1{,}326\ \mathrm{A} \approx 7{,}03\ \mathrm{W}

Schemat punktowania

2 pkt

poprawna metoda obliczenia mocy średniej wydzielanej na oporniku w czasie jednego okresu oraz podanie prawidłowego wyniku liczbowego z jednostką.

1 pkt

wyznaczenie wartości napięcia maksymalnego oraz zastosowanie wzoru na moc średnią w wersji z napięciem maksymalnym

LUB

– wyznaczenie wartości napięcia skutecznego oraz zastosowanie wzoru na moc średnią w wersji z parametrami skutecznymi.

0 pkt

brak spełnienia powyższych kryteriów.
