Zadanie 10.1, matura maj 2022, fizyka rozszerzona

2 pktotwarteśrednie 52%Maj 2022

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Rozważamy napiętą strunę metalową, której oba końce są unieruchomione. Gdy struna jest pobudzona do drgań, to tworzą się na niej poprzeczne fale stojące.

Polecenie

2 punkty

Na rysunkach 1.–3. przedstawiono strunę, gdy znajdowała się ona w położeniu równowagi. Strunę pobudzano do drgań w różny sposób.

Na rysunku 1. dorysuj obraz fali stojącej o największej długości, jaka może powstać na strunie. Na rysunkach 2. i 3. dorysuj obrazy dwóch fal stojących o kolejnych długościach, które mogą powstać na tej strunie.

Uwaga: Obraz fali stojącej może przedstawiać widok struny w chwili jej maksymalnego wychylenia z położenia równowagi.

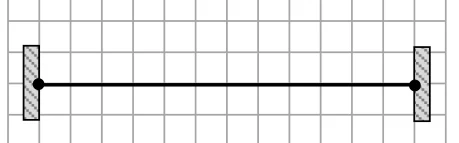

Rysunek 1., struna w położeniu równowagi, pozioma, unieruchomiona na obu końcach, na tle kratkiPowiększ
Rysunek 1., struna w położeniu równowagi, pozioma, unieruchomiona na obu końcach, na tle kratki

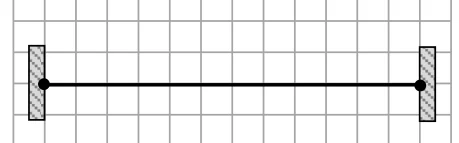

Rysunek 2., taka sama struna w położeniu równowagi na tle kratkiPowiększ
Rysunek 2., taka sama struna w położeniu równowagi na tle kratki

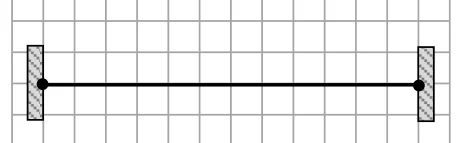

Rysunek 3., taka sama struna w położeniu równowagi na tle kratkiPowiększ
Rysunek 3., taka sama struna w położeniu równowagi na tle kratki

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Rysunek 1.: fala stojąca o największej długości (λ = 2L, gdzie L to długość struny): węzły tylko na unieruchomionych końcach, jedna strzałka w środku struny.

Rysunek 2.: następna fala (λ = L): węzły na końcach i w środku struny, dwie strzałki.

Rysunek 3.: kolejna fala (λ=23L\lambda = \frac{2}{3}L): węzły na końcach i w dwóch punktach dzielących strunę na trzy równe części, trzy strzałki.

Obraz fali można narysować jako obwiednię (dwie symetryczne krzywe po obu stronach położenia równowagi) albo jako widok struny w chwili jej maksymalnego wychylenia (jedna krzywa: łuk, pełna sinusoida, półtorej sinusoidy).

Schemat punktowania

2 pkt

poprawne narysowanie trzech obrazów fal stojących na rysunkach 1.–3.

1 pkt

poprawne narysowanie obrazu fali stojącej na rysunku 1. (o największej długości)

LUB

– poprawne narysowanie obrazu fali stojącej (o dowolnej poprawnej długości) na jednym z rysunków 2.–3. (nie może być to rysunek obrazu fali o największej długości).

0 pkt

brak spełnienia powyższych kryteriów.
