Zadanie 4.4, matura maj 2022, fizyka rozszerzona

2 pktotwarteśrednie 41%Maj 2022

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Rozważamy ruch kulki szklanej w pewnej cieczy (w układzie inercjalnym, w ziemskim polu grawitacyjnym). W chwili początkowej ruchu kulka jest całkowicie zanurzona tuż pod powierzchnią cieczy, a jej prędkość początkowa jest równa zero. Od momentu jej upuszczenia w cieczy kulka opada ruchem przyśpieszonym, a wartość jej prędkości zbliża się do pewnej prędkości granicznej vmax.

Podczas opadania kulki działają na nią trzy siły: siła wyporu cieczy F⃗w\vec{F}_w, siła oporu ruchu F⃗o\vec{F}_o oraz siła grawitacji F⃗g\vec{F}_g. Przyjmij model zjawiska, w którym wartość siły oporu działającej na kulkę zależy od wartości v prędkości kulki w cieczy następująco:

Fo = ARv

gdzie A jest stałym współczynnikiem liczbowym zależącym od rodzaju cieczy, R jest promieniem kulki. Przyjmij także, że od pewnego momentu ruch kulki można uznać za jednostajny prostoliniowy ze stałą prędkością o wartości vmax.

Polecenie

2 punkty

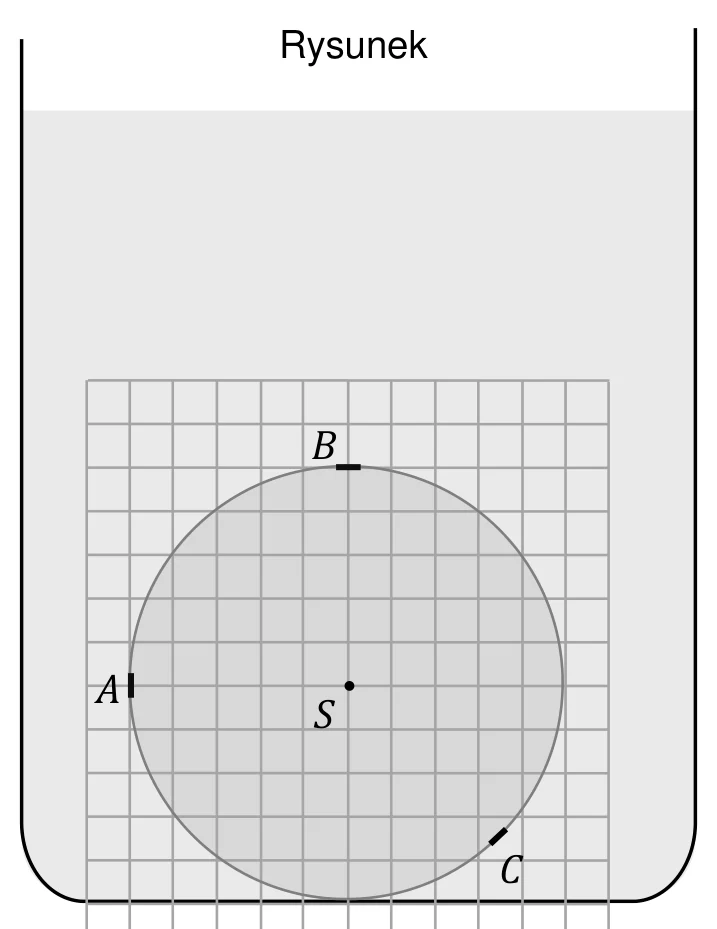

Szklana kulka po opadnięciu w cieczy pozostaje nieruchoma na poziomym dnie naczynia (zobacz rysunek obok).

Na rysunku oznaczono środek kulki S oraz trzy małe fragmenty jej powierzchni: A, B, C, o tych samych polach.

Rysunek, kulka o środku S leżąca na dnie naczynia z cieczą, na tle kratki; na powierzchni kulki zaznaczone trzy małe fragmenty: A z lewej strony na wysokości środka S, B na górze kulki, C z prawej strony poniżej środkaPowiększ
Rysunek, kulka o środku S leżąca na dnie naczynia z cieczą, na tle kratki; na powierzchni kulki zaznaczone trzy małe fragmenty: A z lewej strony na wysokości środka S, B na górze kulki, C z prawej strony poniżej środka

Na rysunku obok narysuj wektory sił parcia cieczy na fragmenty powierzchni A, B, C. Oznacz te siły jako – odpowiednio – F⃗A\vec{F}_A, F⃗B\vec{F}_B, F⃗C\vec{F}_C. Zachowaj relacje (większy, równy, mniejszy) między wartościami sił i zapisz te relacje – wstaw w każde wykropkowane miejsce odpowiedni znak wybrany spośród: >, =, <.

FA FB

FA FC

FB FC

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

FA ... FB
FA ... FC
FB ... FC
Zaznacz odpowiedź przy każdej pozycji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

FA > FB

FA < FC

FB < FC

Na rysunku: wektory F⃗A\vec{F}_A, F⃗B\vec{F}_B, F⃗C\vec{F}_C zaczepione na fragmentach A, B, C, prostopadłe do powierzchni kulki i skierowane do jej środka S; najkrótszy F⃗B\vec{F}_B, najdłuższy F⃗C\vec{F}_C.

Uzasadnienie: parcie na fragment powierzchni jest iloczynem ciśnienia hydrostatycznego i pola fragmentu, a ciśnienie rośnie z głębokością. Pola fragmentów są równe; fragment B leży najpłycej, A głębiej, a C najgłębiej, zatem FB < FA < FC.

Schemat punktowania

2 pkt

poprawne narysowanie wektorów trzech sił oraz poprawne zapisanie relacji pomiędzy wartościami wszystkich sił.

1 pkt

poprawne narysowanie dwóch sił (co do kierunków, zwrotów i relacji) oraz poprawne zapisanie relacji pomiędzy wartościami tych dwóch sił

LUB

– narysowanie wektorów trzech sił skierowanych do punktu S.

0 pkt

brak spełnienia powyższych kryteriów.

Uwaga dodatkowa: zdający otrzymuje 0 pkt, gdy narysuje siły o błędnych kierunkach i zwrotach.

Komentarz. Zdający otrzymuje 0 pkt, gdy narysuje siły o błędnych kierunkach i zwrotach. Wszystkie siły muszą być prostopadłe do powierzchni kulki i skierowane do środka.
