Zadanie 2, matura maj 2022, fizyka rozszerzona
Darmowe konto pozwoli wrócić do niego później.
Zadanie
Polecenie
2 punktyNa płaskiej, poziomej powierzchni stołu leży książka, a na książce leży zeszyt.

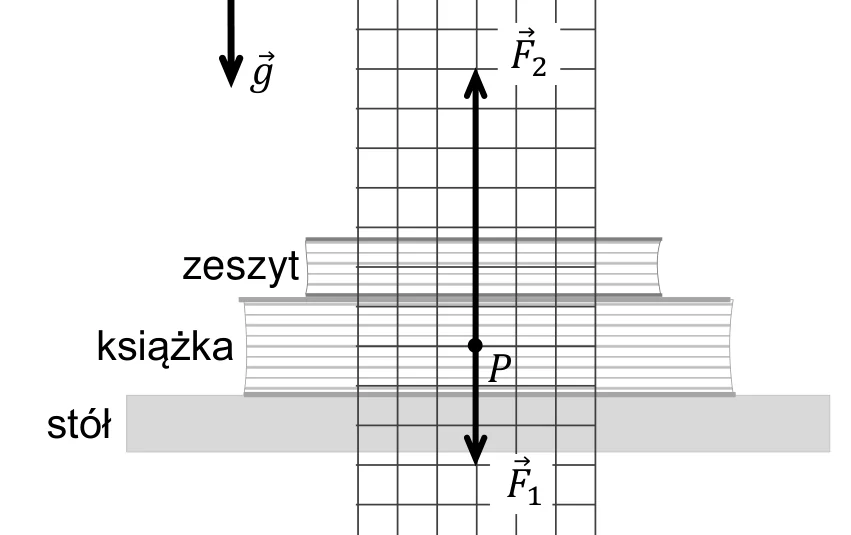

Na diagramie 1. narysowano dwie z trzech sił działających na książkę (w układzie inercjalnym): – siłę nacisku zeszytu działającą na książkę, – siłę reakcji stołu działającą na książkę.
Długości wektorów na diagramie odpowiadają wartościom tych sił, a długość boku kratki odpowiada umownej jednostce siły. Punkt P (na diagramach 1. i 2.) reprezentuje książkę, punkt Q (na diagramie 3.) reprezentuje zeszyt.
PowiększNa diagramach 2. i 3. narysuj i oznacz odpowiednio:

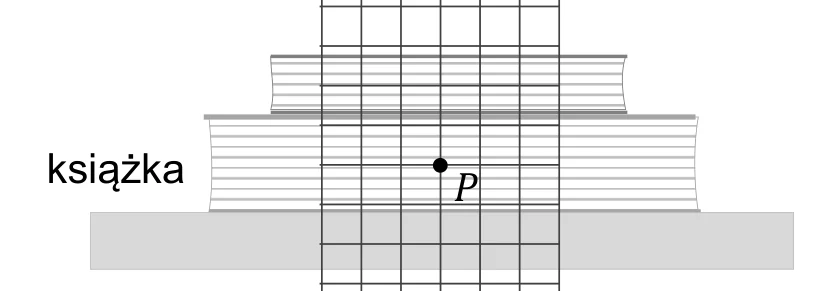

– siłę ciężkości działającą na książkę, przyłożoną w punkcie P;

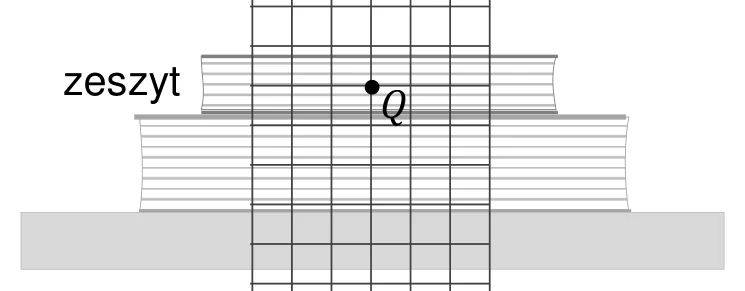

– siłę reakcji książki działającą na zeszyt, przyłożoną w punkcie Q.
Zachowaj odpowiednie kierunki, zwroty oraz długości wektorów, odpowiadające wartościom tych sił.
Powiększ
PowiększKorepetytor
Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.
5 rozmów · bez karty · Zaloguj się
Sprawdź się
Jak poszło?
Pokaż rozwiązanieUkryj rozwiązanie
Odpowiedź z klucza CKE
Diagram 2.: siła ciężkości zaczepiona w punkcie P, skierowana pionowo w dół, o długości 4 kratek. Na książkę działają trzy siły w równowadze, więc F2 = F1 + F3, czyli F3 = 7 − 3 = 4 jednostki.
Diagram 3.: siła reakcji książki zaczepiona w punkcie Q, skierowana pionowo w górę, o długości 3 kratek. Z trzeciej zasady dynamiki siła reakcji książki działająca na zeszyt ma taką samą wartość jak siła nacisku zeszytu na książkę i przeciwny zwrot: F4 = F1 = 3 jednostki.
Schemat punktowania
poprawne narysowanie siły ciężkości w punkcie P oraz siły reakcji książki działającej na zeszyt w punkcie Q, tzn. uwzględnienie prawidłowych kierunków, zwrotów oraz wartości sił wynikających z dodawania wektorów i zasad dynamiki.
poprawne narysowanie siły w punkcie P LUB poprawne narysowanie siły w punkcie Q.
Komentarz. Siły muszą mieć poprawne kierunki i zwroty. musi być pionowa skierowana w dół. też pionowa skierowana w dół. Długość wynika z równowagi: , a z trzeciej zasady dynamiki.
