Zadanie 8.1, specimen 2023, fizyka rozszerzona

2 pktotwarteśrednie (szac.)Specimen 2023

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

W doświadczeniu 1. wiązka niespolaryzowanego światła pada na polaryzator liniowy A\mathcal{A}. Światło, które przeszło przez polaryzator A\mathcal{A}, dalej pada prostopadle na polaryzator liniowy B\mathcal{B}, którego płaszczyzna polaryzacji PBP_{\mathcal{B}} jest ustawiona pod kątem 90° względem płaszczyzny polaryzacji PAP_{\mathcal{A}} polaryzatora A\mathcal{A} (zobacz rysunek 1.). Okazuje się, że światło nie przechodzi dalej przez polaryzator B\mathcal{B}.

W doświadczeniu 2. pomiędzy polaryzatory A\mathcal{A} i B\mathcal{B} wstawiono trzeci polaryzator liniowy C\mathcal{C}, którego płaszczyzna polaryzacji PCP_{\mathcal{C}} jest ustawiona pod kątem α = 45° względem PAP_{\mathcal{A}} oraz PBP_{\mathcal{B}} (zobacz rysunek 2.). Okazuje się, że w takim przypadku część wiązki światła niespolaryzowanego padająca na A\mathcal{A} przejdzie przez polaryzator B\mathcal{B}.

Na rysunkach oznaczono jako E⃗A\vec{E}_{\mathcal{A}} amplitudę fali elektromagnetycznej (wektor natężenia pola elektrycznego) po przejściu przez polaryzator A\mathcal{A}.

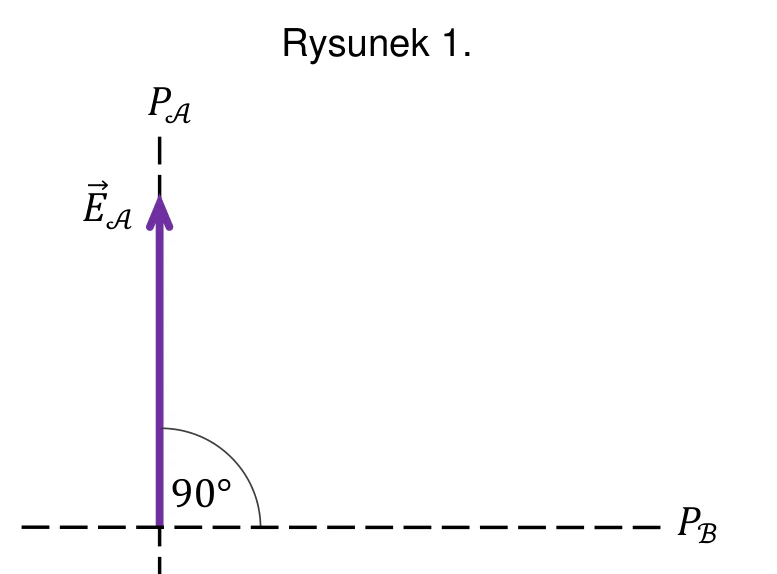

Rysunek 1. – pionowa przerywana prosta oznaczona PA (płaszczyzna polaryzacji polaryzatora A) z pionowym wektorem EA wzdłuż niej oraz pozioma przerywana prosta PB; zaznaczony kąt 90° między PA i PBPowiększ
Rysunek 1. – pionowa przerywana prosta oznaczona PA (płaszczyzna polaryzacji polaryzatora A) z pionowym wektorem EA wzdłuż niej oraz pozioma przerywana prosta PB; zaznaczony kąt 90° między PA i PB

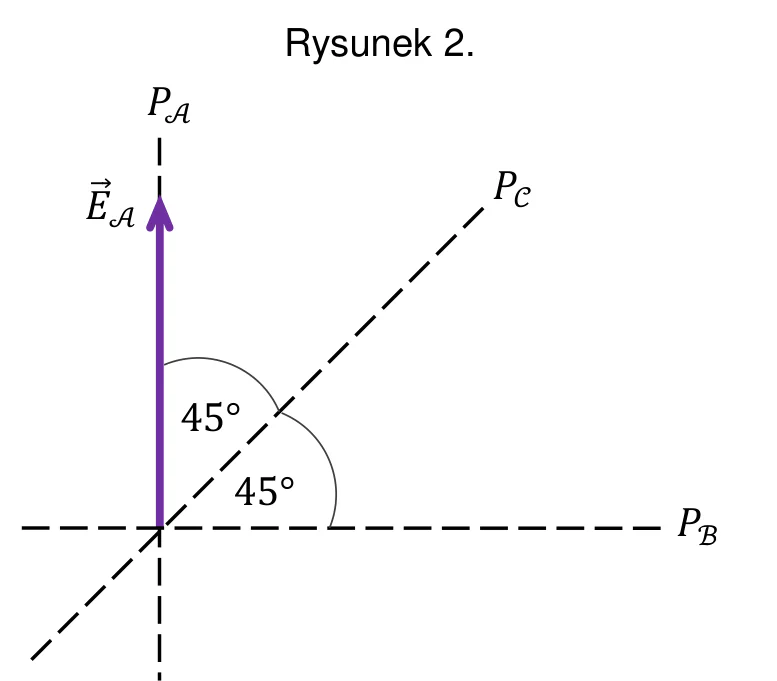

Rysunek 2. – pionowa przerywana prosta PA z pionowym wektorem EA, pozioma przerywana prosta PB oraz ukośna przerywana prosta PC przechodząca przez początek wektora EA; zaznaczone kąty 45° między PA i PC oraz 45° między PC i PBPowiększ
Rysunek 2. – pionowa przerywana prosta PA z pionowym wektorem EA, pozioma przerywana prosta PB oraz ukośna przerywana prosta PC przechodząca przez początek wektora EA; zaznaczone kąty 45° między PA i PC oraz 45° między PC i PB

Polecenie

2 punkty

Wyjaśnij, dlaczego w pierwszym doświadczeniu światło nie przechodzi przez układ polaryzatorów A\mathcal{A}–B\mathcal{B}, oraz wyjaśnij, dlaczego w drugim doświadczeniu światło przechodzi przez układ polaryzatorów A\mathcal{A}–C\mathcal{C}–B\mathcal{B}.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Doświadczenie 1: Przez polaryzator przechodzą te składowe wektora amplitudy fali elektromagnetycznej, które są w kierunku płaszczyzny polaryzacji. Ponieważ PA⊥PBP_\mathcal{A} \perp P_\mathcal{B}, to również E⃗A⊥PB\vec{E}_\mathcal{A} \perp P_\mathcal{B}. Zatem wektor amplitudy fali nie ma składowej w kierunku PBP_\mathcal{B} i światło nie przejdzie przez polaryzator B\mathcal{B} (E⃗B=0\vec{E}_\mathcal{B} = 0).

Doświadczenie 2: Światło po przejściu przez polaryzator A\mathcal{A} pada najpierw na polaryzator C\mathcal{C}. Ponieważ płaszczyzny polaryzacji PAP_\mathcal{A} i PCP_\mathcal{C} nie są prostopadłe, rzut wektora E⃗A\vec{E}_\mathcal{A} na PCP_\mathcal{C} jest różny od zera i wynosi E⃗C\vec{E}_\mathcal{C}. Po przejściu przez C\mathcal{C} światło o zmienionej polaryzacji pada na polaryzator B\mathcal{B}. Ponieważ płaszczyzny polaryzacji PCP_\mathcal{C} i PBP_\mathcal{B} także nie są prostopadłe, rzut wektora E⃗C\vec{E}_\mathcal{C} na PBP_\mathcal{B} jest różny od zera i wynosi E⃗B≠0\vec{E}_\mathcal{B} \neq 0. Zatem przez B\mathcal{B} przechodzi światło.

Schemat punktowania

2 pkt

poprawne wyjaśnienia biegu wiązki światła przez polaryzatory w obu przypadkach: poprawna analiza rzutu wektora E⃗A\vec{E}_\mathcal{A} na płaszczyznę polaryzacji PBP_\mathcal{B} w doświadczeniu 1. i poprawna analiza rzutu wektora E⃗A\vec{E}_\mathcal{A} najpierw na płaszczyznę polaryzacji PCP_\mathcal{C} a następnie na PBP_\mathcal{B} w doświadczeniu 2.

1 pkt

poprawne wyjaśnienie biegu wiązki światła przez polaryzator w doświadczeniu 1. (słownie lub graficznie na rysunku): poprawna analiza rzutu wektora E⃗A\vec{E}_\mathcal{A} na płaszczyznę polaryzacji PBP_\mathcal{B} i stwierdzenie, że rzut wynosi zero, LUB poprawne wyjaśnienie biegu wiązki światła przez polaryzatory w doświadczeniu 2.: analiza rzutu wektora E⃗A\vec{E}_\mathcal{A} na płaszczyznę polaryzacji PCP_\mathcal{C}, a następnie analiza rzutu na płaszczyznę polaryzacji PBP_\mathcal{B} i stwierdzenie, że wynik jest różny od zera.

0 pkt

odpowiedź niepoprawna lub niepełna albo brak odpowiedzi.
