Zadanie

Wspólne informacje do wiązki zadań

Ciało niebieskie N\mathcal{N} krąży wokół gwiazdy macierzystej G\mathcal{G} po orbicie eliptycznej. Długość półosi wielkiej tej orbity eliptycznej jest równa a = 6 au. Na rysunku poniżej przedstawiono położenia ciała, gdy przechodzi ono przez punkt P (perycentrum orbity) oraz gdy przechodzi ono przez punkt B. Prędkość ciała w punkcie P wynosi v⃗P\vec{v}_P. Odległość punktu P od środka gwiazdy jest równa rP, natomiast odległość punktu B od środka gwiazdy jest równa rB = 2rP. Długość boku kratki odpowiada umownej jednostce prędkości.

Do analizy zagadnienia przyjmij model zjawiska, w którym:

• ciało N\mathcal{N} traktujemy jako punkt materialny

• przyjmujemy, że ciało N\mathcal{N} oddziałuje jedynie z gwiazdą G\mathcal{G}

• przyjmujemy, że środek masy układu przypada w środku gwiazdy G\mathcal{G}.

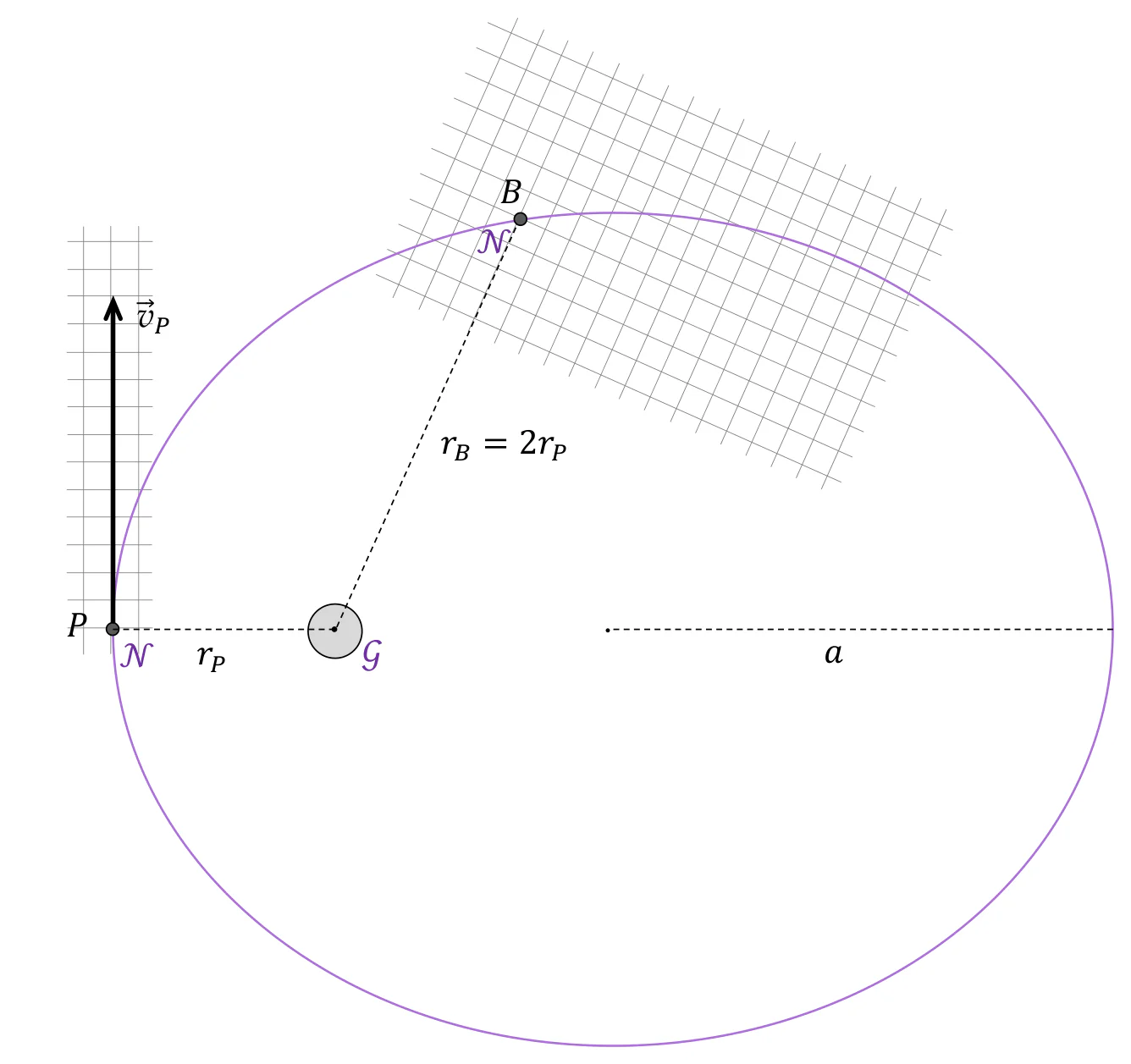

orbita eliptyczna ciała N wokół gwiazdy G leżącej w ognisku; w perycentrum P pionowy wektor prędkości vP narysowany na kratce, poziomy odcinek rP od P do środka gwiazdy; punkt B na orbicie połączony ze środkiem gwiazdy przerywanym odcinkiem rB = 2rP, wokół punktu B kratka ustawiona wzdłuż i w poprzek tego odcinka; zaznaczona półoś wielka aPowiększ
orbita eliptyczna ciała N wokół gwiazdy G leżącej w ognisku; w perycentrum P pionowy wektor prędkości vP narysowany na kratce, poziomy odcinek rP od P do środka gwiazdy; punkt B na orbicie połączony ze środkiem gwiazdy przerywanym odcinkiem rB = 2rP, wokół punktu B kratka ustawiona wzdłuż i w poprzek tego odcinka; zaznaczona półoś wielka a

Polecenie

3 punkty

Na rysunku powyżej skonstruuj i narysuj v⃗B\vec{v}_B – wektor prędkości ciała w punkcie B. Uwzględnij poprawny kierunek i zwrot prędkości v⃗B\vec{v}_B oraz proporcje między wartościami wektorów v⃗B\vec{v}_B i v⃗P\vec{v}_P. Poniżej opisz i uzasadnij krótko etapy konstrukcji – powołaj się na odpowiednie prawa / zależności fizyczne uzasadniające konstrukcję.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Opis etapu 1. konstrukcji

W punkcie B rysujemy wektor v⃗⊥B\vec{v}_{\perp B}, prostopadły do promienia rB, o wartości dwukrotnie mniejszej od wartości wektora v⃗P\vec{v}_P.

Uzasadnienie etapu 1. konstrukcji

Zasada zachowania momentu pędu poruszającego się punktu względem centrum siły:

LP=LB⇒rPmvP=rBmv⊥BL_P = L_B \quad\Rightarrow\quad r_Pmv_P = r_Bmv_{\perp B}

rPvP=2rPv⊥B⇒v⊥B=vP2r_Pv_P = 2r_Pv_{\perp B} \quad\Rightarrow\quad v_{\perp B} = \dfrac{v_P}{2}

gdzie v⊥Bv_{\perp B} to wartość składowej v⃗⊥B\vec{v}_{\perp B} (prostopadłej do promienia wodzącego) wektora prędkości v⃗B\vec{v}_B w punkcie B.

Opis etapu 2. konstrukcji

Rysujemy wektor v⃗B\vec{v}_B styczny do toru ruchu, którego składową prostopadłą do promienia wodzącego jest v⃗⊥B\vec{v}_{\perp B}.

Uzasadnienie etapu 2. konstrukcji

Prędkość ciała N\mathcal{N} w punkcie B jest styczna do toru ruchu, a prędkość v⃗⊥B\vec{v}_{\perp B} jest jej składową prostopadłą do promienia.

Schemat punktowania

3 pkt

poprawna metoda konstrukcji oraz poprawny opis i uzasadnienie konstrukcji wektora prędkości w punkcie B.

2 pkt

zapisanie zasady zachowania momentu pędu: przyrównanie momentu pędu w punkcie P do momentu pędu w punkcie B oraz użycie wzorów na moment pędu oraz narysowanie wektora w punkcie B prostopadłego do promienia wodzącego o wartości dwukrotnie mniejszej od wartości wektora v⃗P\vec{v}_P. Oznaczenia na rysunku i we wzorach muszą być ze sobą zgodne oraz zgodne z treścią zadania.

1 pkt

poprawne zapisanie zasady zachowania momentu pędu: przyrównanie momentu pędu w punkcie P do momentu pędu w punkcie B oraz użycie wzorów na moment pędu (oznaczenie we wzorze wartości składowej prędkości w punkcie B musi być różne od vB)

LUB

– narysowanie wektora w punkcie B prostopadłego do promienia wodzącego o wartości dwukrotnie mniejszej od wartości wektora v⃗P\vec{v}_P (bez uzasadnienia i opisu).

0 pkt

rozwiązanie, w którym zastosowano niepoprawną metodę, albo brak rozwiązania.

Komentarz. Zasada zachowania momentu pędu względem centrum siły: LP = LB. Prędkość w każdym punkcie orbity eliptycznej jest styczna do toru.
