Zadanie

Wspólne informacje do wiązki zadań

Jednorodny walec o masie m i promieniu R obraca się z prędkością kątową ω0 względem swojej osi symetrii. Obracający się walec jest utrzymywany poziomo w ten sposób, że nie dotyka podłoża (zobacz rysunki 1. i 2.). Moment bezwładności walca względem jego osi symetrii jest równy I=12mR2I = \frac{1}{2}mR^2.

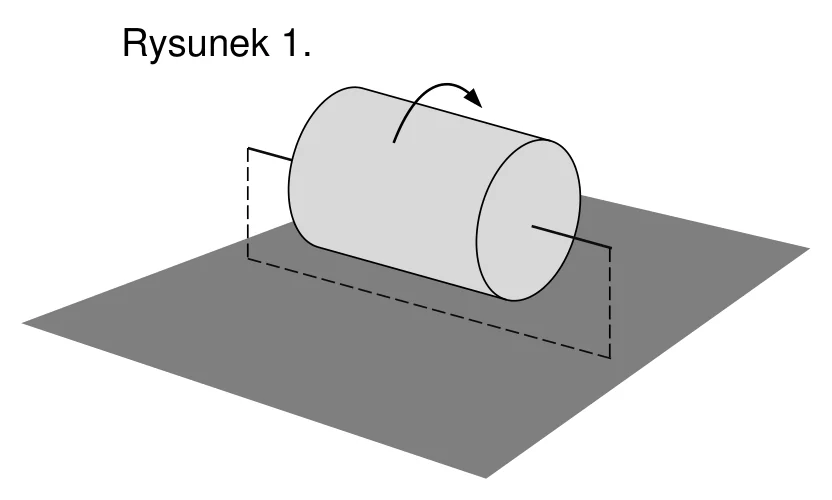

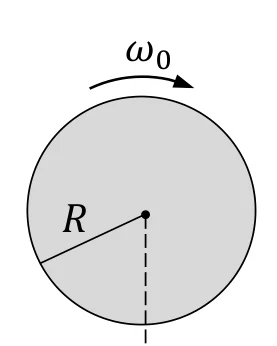

Rysunek 1. – obracający się walec utrzymywany poziomo nad szarym poziomym podłożem, zawieszony na osi, strzałka na walcu wskazuje kierunek obrotu; Rysunek 2. (widok z boku) – przekrój walca o promieniu R nad podłożem, nad walcem strzałka ω0 wskazująca obrót zgodny z ruchem wskazówek zegara, przerywana pionowa linia od środka walca do podłożaPowiększ
Rysunek 1. – obracający się walec utrzymywany poziomo nad szarym poziomym podłożem, zawieszony na osi, strzałka na walcu wskazuje kierunek obrotu; Rysunek 2. (widok z boku) – przekrój walca o promieniu R nad podłożem, nad walcem strzałka ω0 wskazująca obrót zgodny z ruchem wskazówek zegara, przerywana pionowa linia od środka walca do podłoża

W pewnej chwili t0 = 0 obracający się walec położono na twardym, poziomym podłożu (zobacz rysunki 3. i 4.). Prędkość ruchu postępowego walca w chwili t0 była równa zero. Od tego momentu – na skutek ruchu obrotowego – walec toczył się przez pewien czas z poślizgiem.

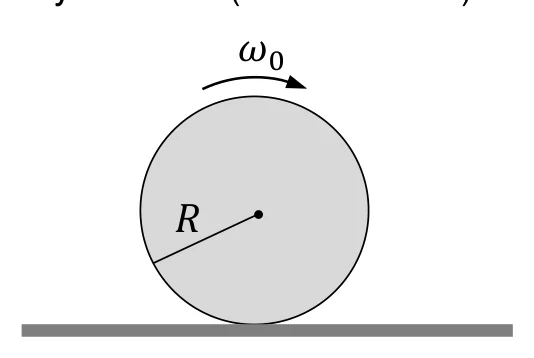

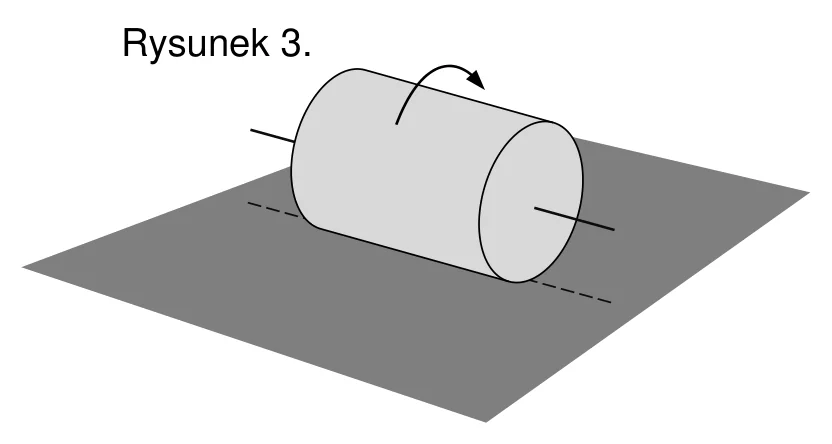

Rysunek 3. – ten sam obracający się walec położony na poziomym podłożu, strzałka na walcu wskazuje kierunek obrotu; Rysunek 4. (widok z boku) – przekrój walca o promieniu R stykającego się z podłożem, nad walcem strzałka ω0 wskazująca obrót zgodny z ruchem wskazówek zegaraPowiększ
Rysunek 3. – ten sam obracający się walec położony na poziomym podłożu, strzałka na walcu wskazuje kierunek obrotu; Rysunek 4. (widok z boku) – przekrój walca o promieniu R stykającego się z podłożem, nad walcem strzałka ω0 wskazująca obrót zgodny z ruchem wskazówek zegara

Uwzględnij tarcie kinetyczne (poślizgowe), ale pomiń inne opory ruchu. Przyjmij, że siła tarcia działająca na walec ma stałą wartość.

Polecenie

1 punkt

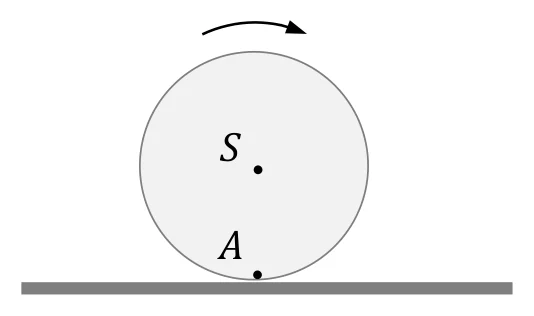

Na rysunku poniżej zaznaczono kierunek obrotu walca, gdy walec już toczy się z poślizgiem po poziomym podłożu. Środek masy walca oznaczono jako S, a punkt na walcu, przy styku z podłożem, oznaczono jako A.

przekrój walca stykającego się z poziomym podłożem; środek masy S, punkt A na walcu przy styku z podłożem; strzałka nad walcem wskazuje obrót zgodny z ruchem wskazówek zegaraPowiększ
przekrój walca stykającego się z poziomym podłożem; środek masy S, punkt A na walcu przy styku z podłożem; strzałka nad walcem wskazuje obrót zgodny z ruchem wskazówek zegara

Narysuj wektor siły tarcia kinetycznego T⃗\vec{T} przyłożony w punkcie A. Uwzględnij prawidłowy kierunek i zwrot tego wektora.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Wektor siły tarcia kinetycznego T⃗\vec{T} zaczepiony w punkcie A, leżący wzdłuż podłoża (poziomy) i zwrócony w prawo – w stronę, w którą walec zaczyna się toczyć (przeciwnie do prędkości punktu A względem podłoża, który przy obrocie zgodnym z ruchem wskazówek zegara przesuwa się w lewo).

Schemat punktowania

1 pkt

poprawne narysowanie wektora siły tarcia zaczepionego w punkcie A.

0 pkt

rozwiązanie niepoprawne albo brak rozwiązania.

Komentarz. Siła tarcia działa w kierunku przyśpieszenia postępowego walca, przeciwnie do kierunku ruchu punktu A względem podłoża w chwili początkowej.
