Zadanie 10, specimen 2023, fizyka rozszerzona

2 pktotwarteśrednie (szac.)Specimen 2023

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Polecenie

2 punkty

W pobliżu zwojnicy z rdzeniem ferromagnetycznym podłączonej do amperomierza przemieszczano magnes walcowy: naprzemiennie zbliżano go do zwojnicy (w sposób pokazany na rysunku 1.) oraz oddalano go od zwojnicy (w sposób pokazany na rysunku 2.).

Na rysunkach 1. i 2. zaznacz strzałką, w którą stronę płynie prąd przez amperomierz, oraz wpisz na obu rysunkach w wyznaczone komórki oznaczenia biegunów magnetycznych, powstających na krańcach ferromagnetycznego rdzenia.

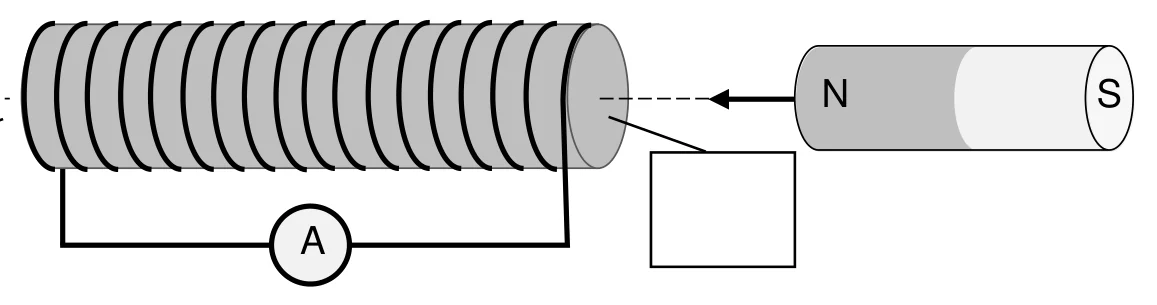

Rysunek 1. – zwojnica nawinięta na walcowy rdzeń, końce uzwojenia połączone z amperomierzem A; po prawej stronie, na osi zwojnicy, magnes walcowy zwrócony do zwojnicy biegunem N, strzałka przy biegunie N wskazuje ruch magnesu w stronę zwojnicy; przy lewym i prawym krańcu rdzenia puste komórki na oznaczenie biegunówPowiększ
Rysunek 1. – zwojnica nawinięta na walcowy rdzeń, końce uzwojenia połączone z amperomierzem A; po prawej stronie, na osi zwojnicy, magnes walcowy zwrócony do zwojnicy biegunem N, strzałka przy biegunie N wskazuje ruch magnesu w stronę zwojnicy; przy lewym i prawym krańcu rdzenia puste komórki na oznaczenie biegunów
Rysunek 2. – ta sama zwojnica z amperomierzem A; magnes walcowy po prawej stronie, dalej od zwojnicy, zwrócony do niej biegunem N, strzałka przy biegunie S wskazuje ruch magnesu od zwojnicy; przy obu krańcach rdzenia puste komórki na oznaczenie biegunówPowiększ
Rysunek 2. – ta sama zwojnica z amperomierzem A; magnes walcowy po prawej stronie, dalej od zwojnicy, zwrócony do niej biegunem N, strzałka przy biegunie S wskazuje ruch magnesu od zwojnicy; przy obu krańcach rdzenia puste komórki na oznaczenie biegunów

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Rysunek 1. (magnes zbliżany): w lewej komórce S, w prawej komórce (od strony magnesu) N; prąd przez amperomierz płynie w lewo (strzałka pod amperomierzem skierowana w lewo).

Rysunek 2. (magnes oddalany): w lewej komórce N, w prawej komórce (od strony magnesu) S; prąd przez amperomierz płynie w prawo (strzałka pod amperomierzem skierowana w prawo).

Schemat punktowania

2 pkt

prawidłowe zaznaczenie na obu rysunkach kierunku przepływu prądu przez amperomierz oraz prawidłowe wpisanie na obu rysunkach biegunów powstających na końcach rdzenia.

1 pkt

prawidłowe wpisanie na obu rysunkach biegunów magnetycznych powstających na końcach rdzenia

LUB

– prawidłowe zaznaczenie na obu rysunkach kierunku przepływu prądu przez amperomierz.

0 pkt

rozwiązanie niepoprawne albo brak rozwiązania.

Komentarz. Zastosowanie reguły Lenza i pojęcia indukcji elektromagnetycznej. Kierunek prądu i bieguny muszą być poprawne na OBU rysunkach.
