Głośnik G poruszał się z prędkością o stałej wartości v po prostoliniowym torze l pomiędzy nieruchomymi mikrofonami M1 i M2 (zobacz rysunek 1.). Podczas tego ruchu głośnik wytwarzał dźwięk o stałej częstotliwości f₀ – tzn. membrana głośnika drgała z częstotliwością f₀. Mikrofony M1 i M2 rejestrowały w tym czasie częstotliwości – odpowiednio – f₁ oraz f₂ dźwięku docierającego do nich z głośnika G.

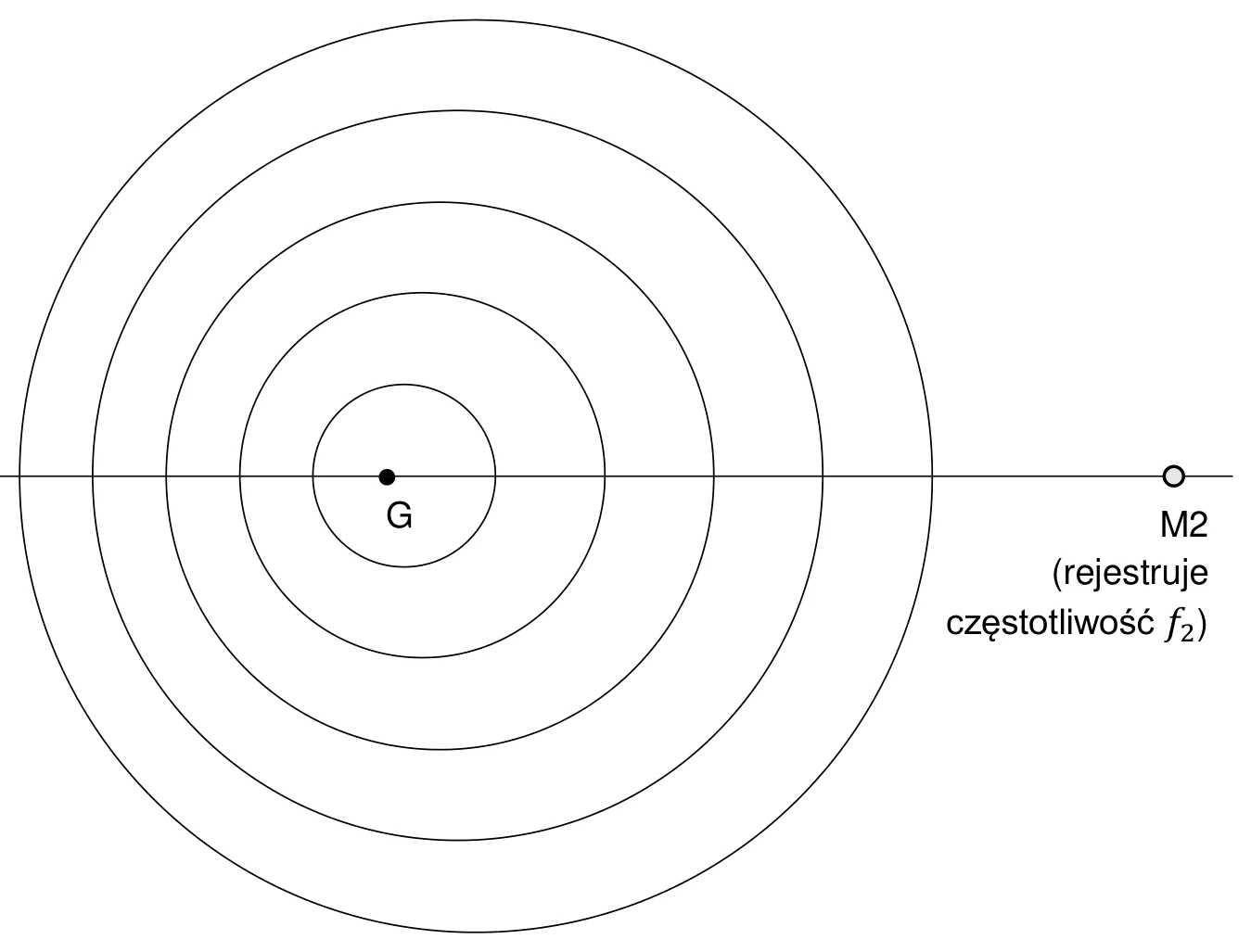

Na rysunku 1. przedstawiono fragment chwilowego obrazu powierzchni falowych tego dźwięku w powietrzu w układzie odniesienia związanym z ziemią.
