Zadanie 8, matura maj 2025, fizyka rozszerzona

3 pktotwartełatwe 68%Maj 2025

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Polecenie

3 punkty

Na rysunku poniżej przedstawiono dwie wybrane linie pola magnetycznego wytwarzanego przez długi, prostoliniowy przewodnik P\mathcal{P} z prądem umieszczony w próżni.

Na rysunku przedstawiono widok płaszczyzny prostopadłej do przewodnika P\mathcal{P}.

Przyjmij następujące założenia oraz dane:

• linie pola są współśrodkowymi okręgami o promieniach r1 i r2, takich, że r2 = 4r1

• przewodnik P\mathcal{P} jest bardzo długi

• B⃗1\vec{B}_1 jest wektorem indukcji magnetycznej w punkcie P1

• pomijamy inne źródła pola magnetycznego

• długość boku kratki umieszczonej przy punktach P1 i P2 odpowiada umownej jednostce wartości wektora indukcji magnetycznej.

Rysunek

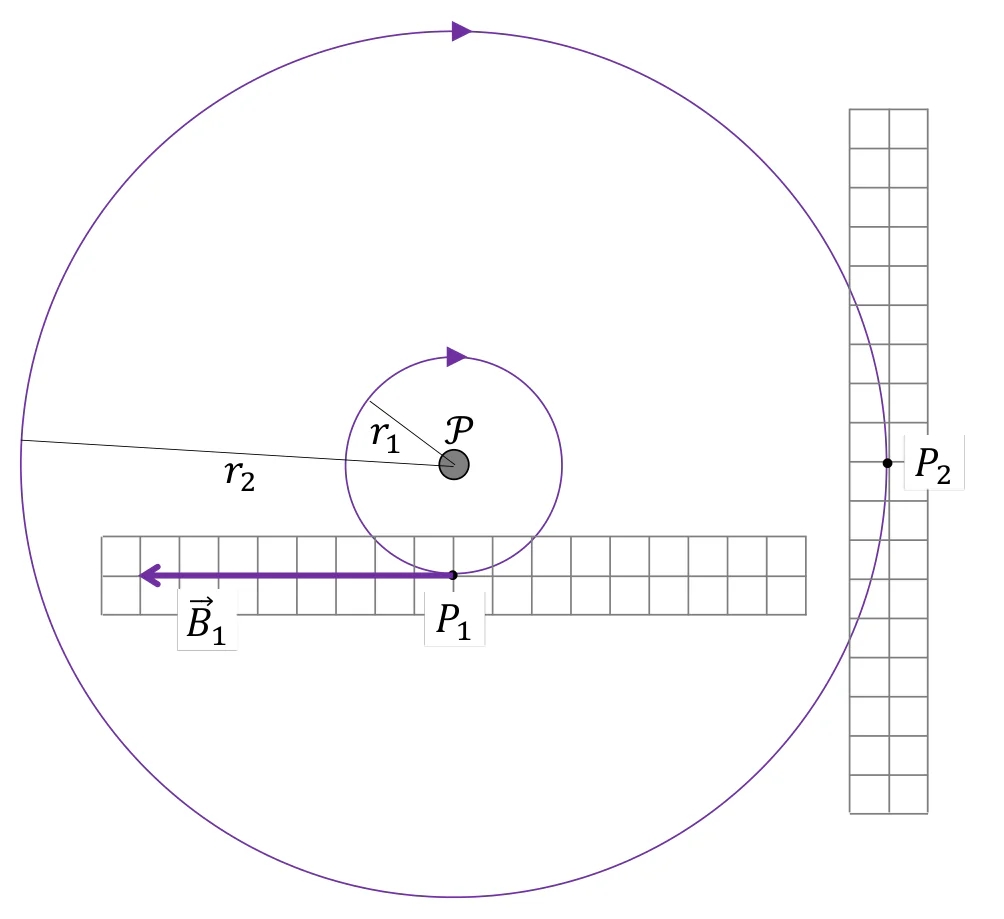

przekrój przewodnika P w środku dwóch współśrodkowych okręgów – linii pola o promieniach r1 i r2, ze strzałkami zwrotu linii pola; na mniejszym okręgu punkt P1 z wektorem B1 narysowanym wzdłuż poziomego paska kratek, na większym okręgu punkt P2 przy pionowym pasku kratekPowiększ
przekrój przewodnika P w środku dwóch współśrodkowych okręgów – linii pola o promieniach r1 i r2, ze strzałkami zwrotu linii pola; na mniejszym okręgu punkt P1 z wektorem B1 narysowanym wzdłuż poziomego paska kratek, na większym okręgu punkt P2 przy pionowym pasku kratek

Na rysunku powyżej oznacz, w którą stronę płynie prąd w przewodniku P\mathcal{P}.

Wpisz odpowiedni symbol (⊙\odot lub ⊗\otimes) przy literze P\mathcal{P}, gdzie:

⊙\odot – oznacza, że prąd płynie przed płaszczyznę rysunku (w stronę do patrzącego)

⊗\otimes – oznacza, że prąd płynie za płaszczyznę rysunku.

Narysuj wektor indukcji magnetycznej B⃗2\vec{B}_2 w punkcie P2. Zachowaj odpowiedni kierunek, właściwy zwrot oraz długość wektora, odpowiadającą jego wartości.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Przy literze P\mathcal{P} symbol ⊗\otimes – prąd płynie za płaszczyznę rysunku (linie pola mają zwrot zgodny z ruchem wskazówek zegara).

Wektor B⃗2\vec{B}_2 w punkcie P2: kierunek styczny do okręgu o promieniu r2 (pionowy), zwrot w dół – zgodny ze zwrotem linii pola, długość 2 kratek (2 umowne jednostki).

Uzasadnienie długości: B=μ0I2πrB = \dfrac{\mu_0 I}{2\pi r}, a r2 = 4r1, więc B2=14B1B_2 = \frac{1}{4}B_1; wektor B⃗1\vec{B}_1 ma długość 8 kratek, zatem B2 odpowiada 2 kratkom.

Schemat punktowania

3 pkt

poprawne oznaczenie, w którą stronę płynie prąd w przewodniku oraz narysowanie wektora indukcji magnetycznej B⃗2\vec{B}_2 w punkcie P2 o poprawnym kierunku, poprawnym zwrocie i wartości równej 2 umowne jednostki wartości indukcji magnetycznej.

2 pkt

poprawne oznaczenie, w którą stronę płynie prąd w przewodniku oraz narysowanie wektora indukcji magnetycznej B⃗2\vec{B}_2 w punkcie P2 o poprawnym kierunku, poprawnym zwrocie i wartości mniejszej od 8 umownych jednostek wartości indukcji magnetycznej (ale różnej od poprawnej wartości 2 jednostek)

LUB

– narysowanie wektora indukcji magnetycznej B⃗2\vec{B}_2 w punkcie P2 o poprawnym kierunku, poprawnym zwrocie i wartości równej 2 umowne jednostki wartości indukcji magnetycznej.

1 pkt

poprawne oznaczenie, w którą stronę płynie prąd w przewodniku

LUB

– narysowanie wektora indukcji magnetycznej B⃗2\vec{B}_2 w punkcie P2 o poprawnym kierunku, poprawnym zwrocie i wartości mniejszej od 8 umownych jednostek wartości indukcji magnetycznej (ale różnej od poprawnej wartości 2 jednostek).

0 pkt

rozwiązanie niepoprawne albo brak rozwiązania.

Komentarz. Wartość indukcji magnetycznej zmienia się odwrotnie proporcjonalnie do odległości od przewodnika: ponieważ r2 = 4r1, więc B2=14B1B_2 = \frac{1}{4}B_1, czyli wartość wynosi 2 umowne jednostki. Kierunek wektora B⃗2\vec{B}_2 jest styczny do okręgu o promieniu r2.
