Zadanie

Wspólne informacje do wiązki zadań

Trzy punktowe ładunki elektryczne: Q1, Q2 i Q3 umieszczono w wierzchołkach kwadratu (zobacz rysunek obok). Ładunki te pozostają nieruchome. Pomiędzy ładunkami jest próżnia.

Długość boku tego kwadratu jest równa a.

Wartości ładunków Q1, Q2 i Q3 wyrażają się poprzez pewną dodatnią wartość Q następująco:

Q1 = +Q  Q2 = −Q  Q3 = +Q

W wierzchołku kwadratu oznaczonym jako P nie ma ładunku elektrycznego.

kwadrat o boku a; w lewym dolnym wierzchołku ładunek Q1 = +Q, w lewym górnym Q2 = −Q, w prawym górnym Q3 = +Q, prawy dolny wierzchołek oznaczony PPowiększ
kwadrat o boku a; w lewym dolnym wierzchołku ładunek Q1 = +Q, w lewym górnym Q2 = −Q, w prawym górnym Q3 = +Q, prawy dolny wierzchołek oznaczony P

Polecenie

4 punkty

Wektor wypadkowego natężenia pola elektrycznego w punkcie P oznaczymy jako E⃗P\vec{E}_P.

Wyznacz EP – wartość wektora natężenia E⃗P\vec{E}_P – w zależności tylko od a, od Q oraz od odpowiedniej stałej fizycznej.

Zapisz odpowiednie równania i przekształcenia oraz podaj postać wzoru na EP.

Uwaga! Zamieszczony rysunek ma charakter pomocniczy.

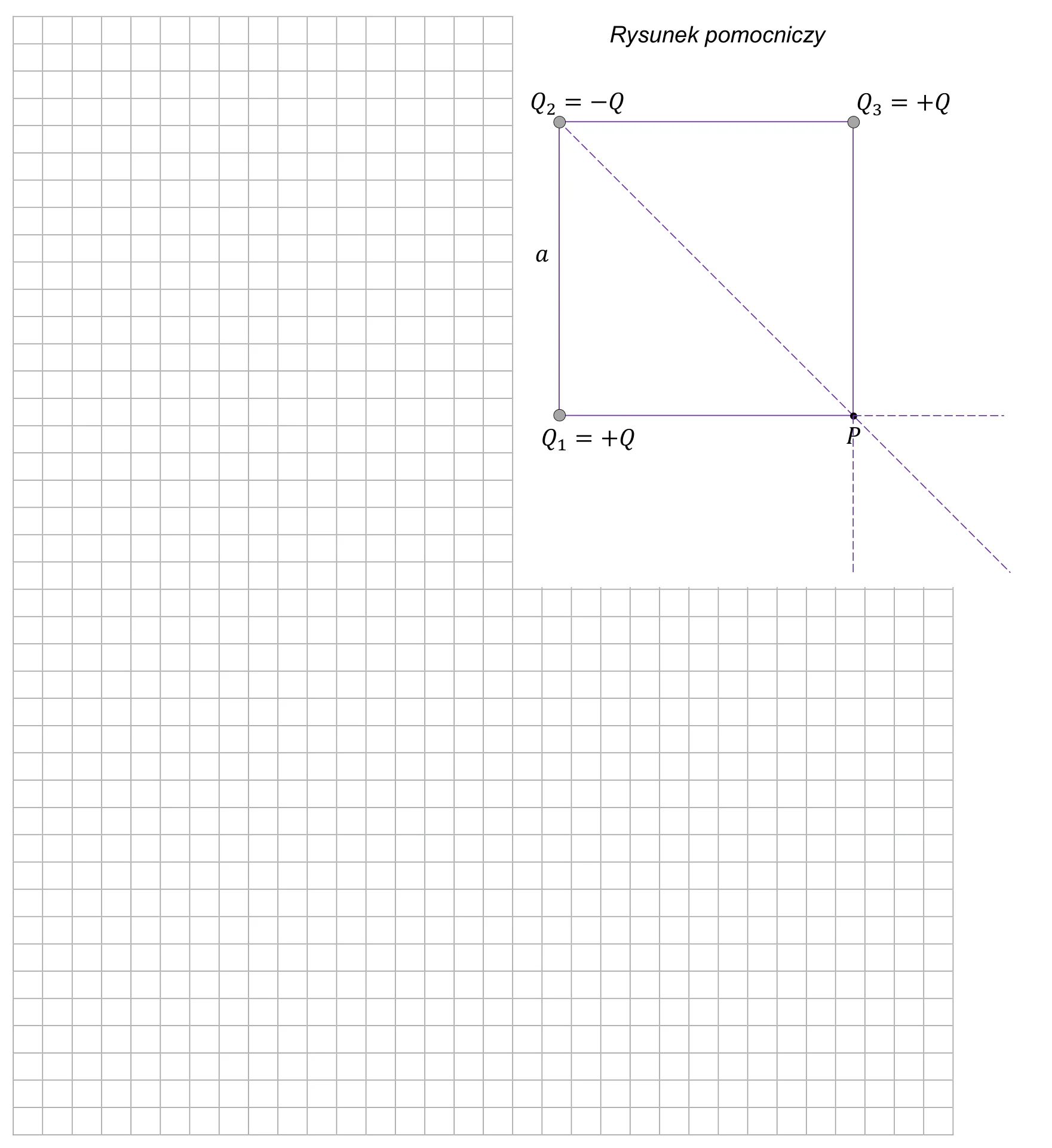

Rysunek pomocniczy – kwadrat o boku a z ładunkami Q1 = +Q (lewy dolny wierzchołek), Q2 = −Q (lewy górny), Q3 = +Q (prawy górny) i punktem P (prawy dolny); przerywana przekątna od Q2 przez P przedłużona poza kwadrat oraz przerywane przedłużenia dolnego i prawego boku kwadratu za punktem PPowiększ
Rysunek pomocniczy – kwadrat o boku a z ładunkami Q1 = +Q (lewy dolny wierzchołek), Q2 = −Q (lewy górny), Q3 = +Q (prawy górny) i punktem P (prawy dolny); przerywana przekątna od Q2 przez P przedłużona poza kwadrat oraz przerywane przedłużenia dolnego i prawego boku kwadratu za punktem P

Pan Zenon

Nauczyciel fizyki, który zna to zadanie i klucz CKE. Wybierz, od czego zaczynasz.

  • Rozbierze polecenie, zakreśli dane w treści i rozpisze plan na tablicy.

  • Utknięcie w połowie? Poprowadzi krok po kroku, bez podawania gotowca.

  • Zdjęcie kartki albo tekst: punkty jak w kluczu CKE i to, co poprawić.

Jak oceniasz to zadanie?

Zaznacz po porównaniu z kluczem. Ocena trafia do Mojej nauki.

Rozwiązanie

Odpowiedź i schemat punktowania z klucza CKE.

Sprawdź rozwiązanie CKEUkryj rozwiązanie

Odpowiedź z klucza CKE

EP=kQa2(2−12)E_P = \frac{kQ}{a^2}\left(\sqrt{2} - \frac{1}{2}\right)

Wektor natężenia E⃗P\vec{E}_P jest wektorową sumą wektorów natężeń E⃗1\vec{E}_1, E⃗2\vec{E}_2 i E⃗3\vec{E}_3 pochodzących – odpowiednio – od ładunków Q1, Q2 i Q3:

E⃗P=E⃗1+E⃗2+E⃗3=E⃗13+E⃗2\vec{E}_P = \vec{E}_1 + \vec{E}_2 + \vec{E}_3 = \vec{E}_{13} + \vec{E}_2, gdzie E⃗13\vec{E}_{13} jest sumą wektorów E⃗1\vec{E}_1 i E⃗3\vec{E}_3. Wektory E⃗13\vec{E}_{13} i E⃗2\vec{E}_2 leżą na przekątnej i mają przeciwne zwroty:

1) EP = E13 − E2

2) E1=E3=kQa2E_1 = E_3 = \frac{kQ}{a^2}

3) E13=2⋅E1=2⋅kQa2E_{13} = \sqrt{2} \cdot E_1 = \sqrt{2} \cdot \frac{kQ}{a^2} (długość przekątnej kwadratu o bokach E1 i E3)

4) E2=kQd2=kQ(2a)2=12⋅kQa2E_2 = \frac{kQ}{d^2} = \frac{kQ}{(\sqrt{2}a)^2} = \frac{1}{2} \cdot \frac{kQ}{a^2}

5) EP=2⋅kQa2−12⋅kQa2=kQa2(2−12)E_P = \sqrt{2} \cdot \frac{kQ}{a^2} - \frac{1}{2} \cdot \frac{kQ}{a^2} = \frac{kQ}{a^2}\left(\sqrt{2} - \frac{1}{2}\right)

Schemat punktowania

Warunki:

– Ei (E1, E2 albo E3): poprawna metoda wyznaczenia wartości E1 albo E2, albo E3 natężeń pól pochodzących – odpowiednio – od ładunków Q1 albo Q2, albo Q3 oraz podanie prawidłowej postaci wzoru na Ei w zależności tylko od a, od Q i od odpowiedniej stałej fizycznej, np. E1=kQa2E_1 = \frac{kQ}{a^2} albo E3=kQa2E_3 = \frac{kQ}{a^2} albo E2=kQ(2a)2=12⋅kQa2E_2 = \frac{kQ}{(\sqrt{2}a)^2} = \frac{1}{2} \cdot \frac{kQ}{a^2}

– E1=E3: zapisanie równości E1 = E3

– E1=2E2: zapisanie zależności E1 = 2E2 albo E3 = 2E2

– E13: zapisanie zależności między E13 a E1 (lub E3), np. E13=2E1E_{13} = \sqrt{2}E_1, albo podanie prawidłowej postaci wzoru E13=2⋅kQa2E_{13} = \sqrt{2} \cdot \frac{kQ}{a^2}

– EP-metoda: zapisanie zależności między EP a E13 i E2, np. EP = E13 − E2

4 pkt

poprawna metoda wyznaczenia wartości EP natężenia pola elektrycznego w punkcie P oraz zapisanie prawidłowej postaci wzoru: EP=kQa2(2−12)E_P = \frac{kQ}{a^2}\left(\sqrt{2} - \frac{1}{2}\right)

3 pkt

spełnienie warunków: EP-metoda oraz E13 oraz (E1=2E2 albo E2)

LUB

– spełnienie warunków: E13 oraz E2 oraz wskazanie (np. na rysunku lub zapisem słownym lub algebraicznym), że wektory E⃗13\vec{E}_{13} i E⃗2\vec{E}_2 leżą na jednej prostej (mogą mieć nieprawidłowe zwroty)

2 pkt

spełnienie warunku E13

LUB

– spełnienie warunku EP-metoda oraz (E1=2E2 albo E2)

LUB

– spełnienie warunków Ei dla i=1 oraz i=2 oraz i=3

LUB

– spełnienie warunków: E1=E3 oraz E1=2E2

1 pkt

spełnienie warunku Ei (dla jednego dowolnego i)

LUB

– spełnienie warunku E1=E3

LUB

– spełnienie warunku E1=2E2

LUB

– spełnienie warunku EP-metoda

0 pkt

rozwiązanie, w którym zastosowano niepoprawną metodę, albo brak rozwiązania.
