Informacja do zadań 21.1–21.2

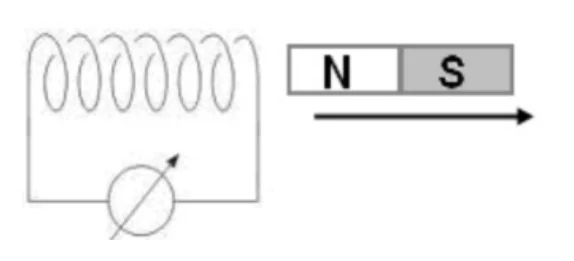

W pobliżu zwojnicy umieszczono magnes. Gdy zaczęto przesuwać go, tak jak wskazuje strzałka na rysunku, galwanometr wskazał przepływ prądu w obwodzie zwojnicy.
Polecenie
Darmowe konto pozwoli wrócić do niego później.

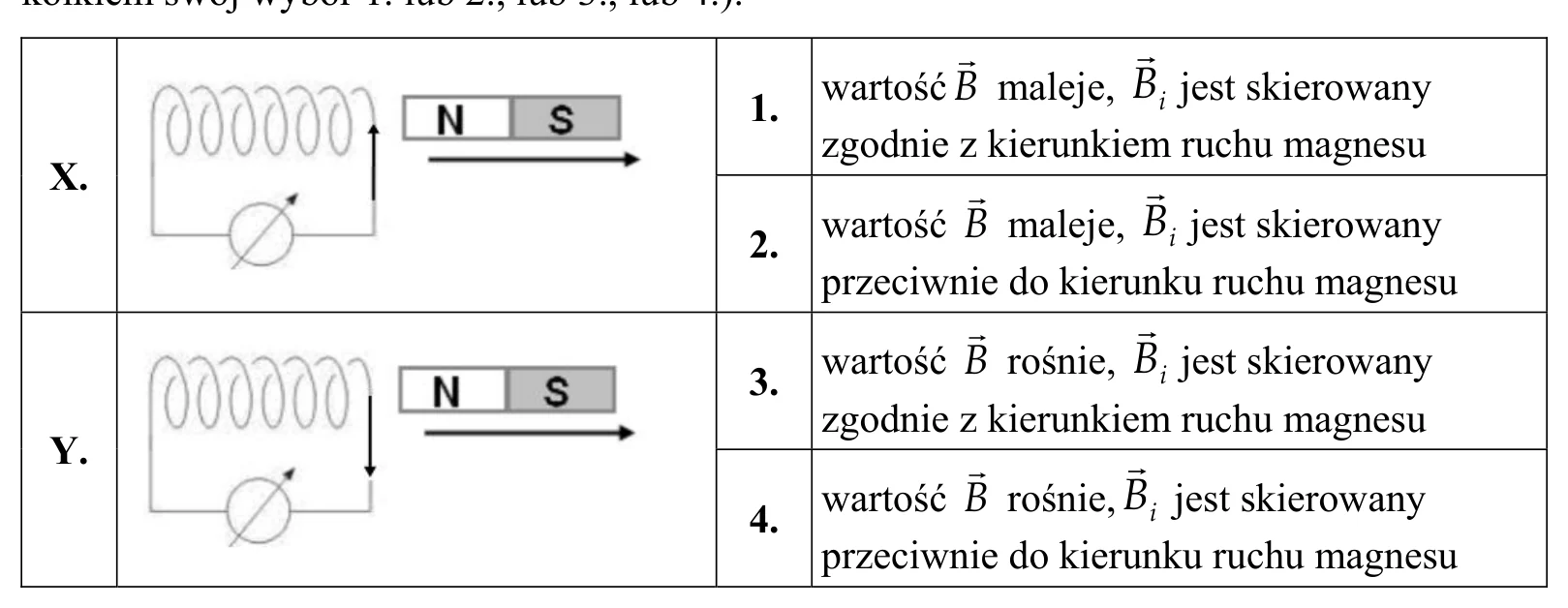

Następnie dobierz poprawne stwierdzenie dotyczące wektorów: indukcji pola magnetycznego magnesu B i indukcji wyindukowanego pola magnetycznego B_i, wewnątrz zwojnicy (otocz kółkiem swój wybór 1. lub 2., lub 3., lub 4.).

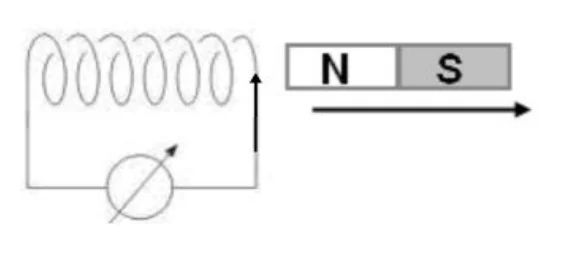

X.
1. wartość B maleje, B_i jest skierowany zgodnie z kierunkiem ruchu magnesu
2. wartość B maleje, B_i jest skierowany przeciwnie do kierunku ruchu magnesu

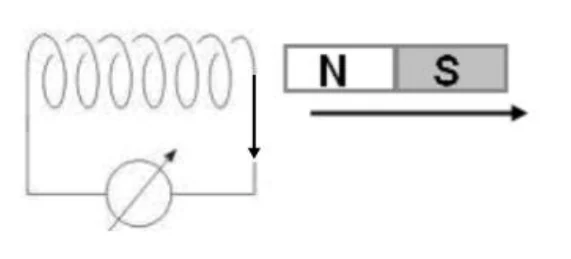

Y.
3. wartość B rośnie, B_i jest skierowany zgodnie z kierunkiem ruchu magnesu
4. wartość B rośnie, B_i jest skierowany przeciwnie do kierunku ruchu magnesu
Zadanie 21.2.
Przesuwanie magnesu ma wpływ na wzajemne oddziaływanie zwojów zwojnicy. Określ charakter tego oddziaływania i uzasadnij odpowiedź.
Zadanie 21.1: Y, 4
Zadanie 21.2: Wzajemne oddziaływanie zwojów ma charakter przyciągający, ponieważ przepływający przez nie w tym samym kierunku prąd wywoływany przez zmianę strumienia magnetycznego (wzrost) wytwarza pole magnetyczne wspierające zmianę strumienia, co powoduje przyciąganie między zwojami.
Zadanie 21.1: 2 pkt – Rozwiązanie prawidłowe: poprawne wybór rysunku Y i stwierdzenia 4; 1 pkt – Pokonanie zasadniczych trudności: poprawne wskazanie tylko rysunku lub tylko stwierdzenia; 0 pkt – Brak rozwiązania lub rozwiązanie błędne.
Zadanie 21.2: 2 pkt – Rozwiązanie prawidłowe: określenie charakteru oddziaływania (przyciągające lub odpychające) i uzasadnienie; 1 pkt – Pokonanie zasadniczych trudności: określenie charakteru oddziaływania bez pełnego uzasadnienia lub uzasadnienie bez określenia charakteru; 0 pkt – Brak rozwiązania lub błędna odpowiedź.
