Zadanie

Wspólne informacje do wiązki zadań

Jednorodna belka podparta w punkcie O – w środku swojej długości – utrzymuje się nieruchomo w pozycji poziomej (zobacz rysunek 1.).

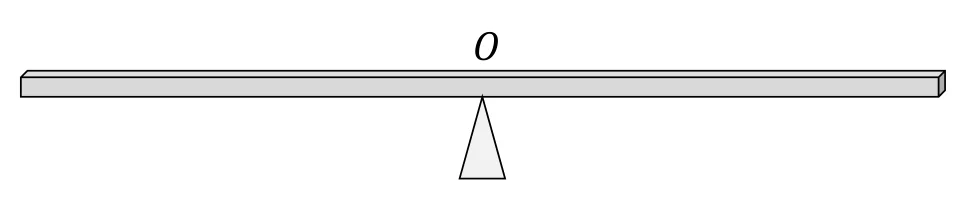

Rysunek 1.

pozioma belka podparta w środku długości na klinie, punkt podparcia oznaczony O; z lewej strony wektor g skierowany pionowo w dółPowiększ
pozioma belka podparta w środku długości na klinie, punkt podparcia oznaczony O; z lewej strony wektor g skierowany pionowo w dół

W pierwszym etapie doświadczenia, na przeciwległych końcach tej belki zawieszono (na cienkich, lekkich nitkach) dwa jednorodne klocki A i B. Klocki były wykonane z różnych materiałów i miały kształty sześcianów o krawędziach odpowiednio aA = 2 cm i aB = 4 cm. Po zawieszeniu klocków belka wciąż pozostawała w równowadze (zobacz rysunek 2.).

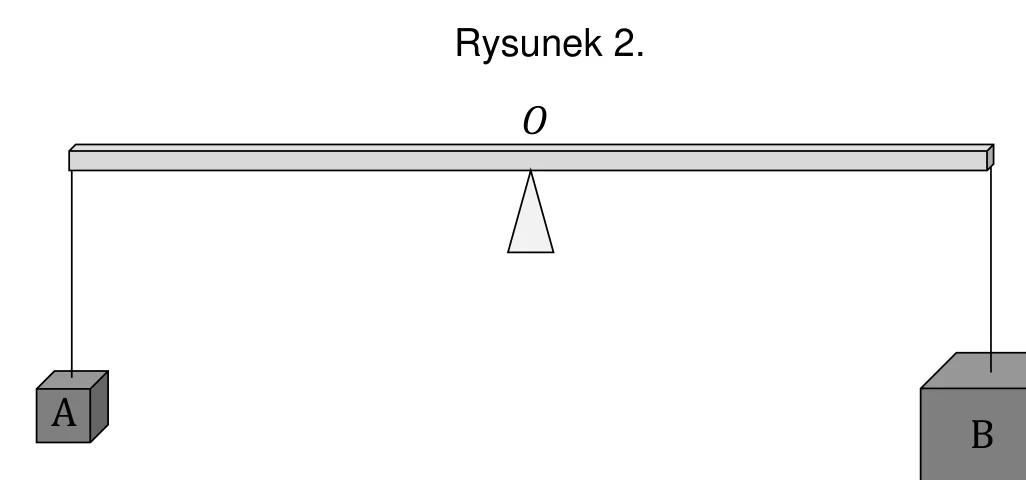

Rysunek 2.

pozioma belka podparta w środku w punkcie O; na lewym końcu belki na nitce wisi mały sześcian A, na prawym końcu duży sześcian B; z lewej strony wektor g skierowany pionowo w dółPowiększ
pozioma belka podparta w środku w punkcie O; na lewym końcu belki na nitce wisi mały sześcian A, na prawym końcu duży sześcian B; z lewej strony wektor g skierowany pionowo w dół

W drugim etapie doświadczenia obydwa sześciany zanurzono całkowicie w naczyniu z wodą o gęstości ρw = 1000 kg/m3, a belkę zrównoważono dodatkowym ciężarkiem C, który położono na jednym z końców belki (zobacz rysunek 3.). Belka w ten sposób zrównoważona utrzymywała się nieruchomo w pozycji poziomej.

Rysunek 3.

pozioma belka podparta w środku w punkcie O nad prostopadłościennym naczyniem z wodą; sześciany A i B wiszą na nitkach na końcach belki, całkowicie zanurzone w wodzie; na prawym końcu belki, nad klockiem B, leży ciężarek C; z lewej strony wektor g skierowany pionowo w dółPowiększ
pozioma belka podparta w środku w punkcie O nad prostopadłościennym naczyniem z wodą; sześciany A i B wiszą na nitkach na końcach belki, całkowicie zanurzone w wodzie; na prawym końcu belki, nad klockiem B, leży ciężarek C; z lewej strony wektor g skierowany pionowo w dół

Polecenie

4 punkty

Oblicz masę ciężarka C.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

mC = 56 ⋅ 10−3 kg = 56 g

Zapisujemy warunek równowagi belki w pierwszym etapie doświadczenia. Momenty sił działające na belkę równoważą się (l – długość belki):

1) l2⋅mAg=l2⋅mBg→\dfrac{l}{2}\cdot m_Ag = \dfrac{l}{2}\cdot m_Bg \quad\rightarrow\quad 2) mA = mB

Zapisujemy warunek równowagi belki w drugim etapie doświadczenia. Momenty sił działające na belkę równoważą się:

3) l2⋅mAg−l2⋅Fwyporu A=l2⋅mBg+l2⋅mCg−l2⋅Fwyporu B→\dfrac{l}{2}\cdot m_Ag - \dfrac{l}{2}\cdot F_{wyporu\,A} = \dfrac{l}{2}\cdot m_Bg + \dfrac{l}{2}\cdot m_Cg - \dfrac{l}{2}\cdot F_{wyporu\,B} \quad\rightarrow

4) l2⋅mAg−l2⋅ρwVAg=l2⋅mBg+l2⋅mCg−l2⋅ρwVBg→\dfrac{l}{2}\cdot m_Ag - \dfrac{l}{2}\cdot\rho_wV_Ag = \dfrac{l}{2}\cdot m_Bg + \dfrac{l}{2}\cdot m_Cg - \dfrac{l}{2}\cdot\rho_wV_Bg \quad\rightarrow

5) mA − ρwVA = mB + mC − ρwVB

Z warunku równowagi belki w pierwszym etapie doświadczenia (równanie 1) albo 2)) wynika, że:

6) mC = ρw(VB − VA) →

7) mC=103 kgm3⋅((4⋅10−2 m)3−(2⋅10−2 m)3)=103 kgm3⋅(64−8)⋅10−6 m3→mC=56⋅10−3 kg=56 gm_C = 10^3\ \mathrm{\dfrac{kg}{m^3}}\cdot\left((4\cdot 10^{-2}\ \mathrm{m})^3 - (2\cdot 10^{-2}\ \mathrm{m})^3\right) = 10^3\ \mathrm{\dfrac{kg}{m^3}}\cdot(64 - 8)\cdot 10^{-6}\ \mathrm{m^3} \quad\rightarrow\quad m_C = 56\cdot 10^{-3}\ \mathrm{kg} = 56\ \mathrm{g}

Schemat punktowania

4 pkt

poprawna metoda obliczenia masy klocka C oraz podanie prawidłowego wyniku liczbowego z jednostką.

3 pkt

zapisanie (lub wykorzystanie) warunku równowagi belki w pierwszym etapie doświadczenia oraz zapisanie (lub wykorzystanie) warunku równowagi belki w drugim etapie doświadczenia oraz poprawne wykorzystanie wzorów na siłę wyporu klocka A i B, np. zapisy równoważne poniższemu (lub bezpośrednio do niego prowadzące): mC = ρw(VB − VA)

2 pkt

zapisanie (lub wykorzystanie) warunku równowagi belki w pierwszym etapie doświadczenia oraz zapisanie (lub wykorzystanie) warunku równowagi belki w drugim etapie doświadczenia, np. zapisy równoważne poniższym: l2⋅mAg=l2⋅mBg\dfrac{l}{2}\cdot m_Ag = \dfrac{l}{2}\cdot m_Bg oraz l2⋅mAg−l2⋅Fwyporu A=l2⋅mBg+l2⋅mCg−l2⋅Fwyporu B\dfrac{l}{2}\cdot m_Ag - \dfrac{l}{2}\cdot F_{wyporu\,A} = \dfrac{l}{2}\cdot m_Bg + \dfrac{l}{2}\cdot m_Cg - \dfrac{l}{2}\cdot F_{wyporu\,B} albo Fwyporu B − Fwyporu A = Fgraw C

1 pkt

zapisanie warunku równowagi belki w pierwszym etapie doświadczenia, np. zapisy równoważne poniższym: l2⋅mAg=l2⋅mBg\dfrac{l}{2}\cdot m_Ag = \dfrac{l}{2}\cdot m_Bg albo mA = mB

LUB

– zapisanie warunku równowagi belki w drugim etapie doświadczenia, np. zapisy równoważne poniższym: l2⋅mAg−l2⋅Fwyporu A=l2⋅mBg+l2⋅mCg−l2⋅Fwyporu B\dfrac{l}{2}\cdot m_Ag - \dfrac{l}{2}\cdot F_{wyporu\,A} = \dfrac{l}{2}\cdot m_Bg + \dfrac{l}{2}\cdot m_Cg - \dfrac{l}{2}\cdot F_{wyporu\,B} albo mA − ρwVA = mB + mC − ρwVB

0 pkt

rozwiązanie, w którym zastosowano niepoprawną metodę, albo brak rozwiązania.

Komentarz. Siła wyporu jest obliczana ze wzoru Fwyp=ρwVg. Zwróć uwagę na konwersję jednostek krawędzi (cm na m).
