Zadanie

Wspólne informacje do wiązki zadań

Dwa miedziane pręty ułożono równolegle w płaszczyźnie poziomej. Do końców obu tych prętów podłączono oporniki o oporach elektrycznych R1 = 3 Ω oraz R2 = 6 Ω. Odległość pomiędzy tymi prętami była równa d = 0,4 m. Na prętach położono miedzianą poprzeczkę, a całość umieszczono w jednorodnym polu magnetycznym o indukcji B = 0,2 T. Wektor B⃗\vec{B} indukcji magnetycznej tego pola był zwrócony prostopadle za płaszczyznę rysunku (zwrot pola oznaczono symbolem ⊗\otimes). Do poprzeczki przyłożono poziomą siłę F⃗\vec{F}, w wyniku czego zaczęła się ona poruszać w prawo i po pewnym czasie osiągnęła stałą prędkość o wartości v = 1,5 m/s (zobacz rysunek 1.).

Przyjmij, że poprzeczka przesuwa się po prętach bez tarcia. Pomiń opór elektryczny poprzeczki i prętów oraz opór elektryczny na styku prętów i poprzeczki. Pomiń pole magnetyczne wytworzone przez prąd płynący w obwodzie. Końce poprzeczki wystają poza pręty.

Rysunek 1.

dwa poziome równoległe pręty odległe o d, połączone z lewej strony opornikiem R1, a z prawej opornikiem R2; na prętach pionowa poprzeczka, której końce wystają poza pręty; przy poprzeczce wektory v i F skierowane w prawo; w całym obszarze symbole ⊗ oznaczające wektor BPowiększ
dwa poziome równoległe pręty odległe o d, połączone z lewej strony opornikiem R1, a z prawej opornikiem R2; na prętach pionowa poprzeczka, której końce wystają poza pręty; przy poprzeczce wektory v i F skierowane w prawo; w całym obszarze symbole ⊗ oznaczające wektor B

Polecenie

1 punkt

Na rysunku 2. zaznacz strzałkami, w którą stronę płynie prąd przez każdy z oporników oraz przez poprzeczkę. Strzałki narysuj na opornikach i obok poprzeczki.

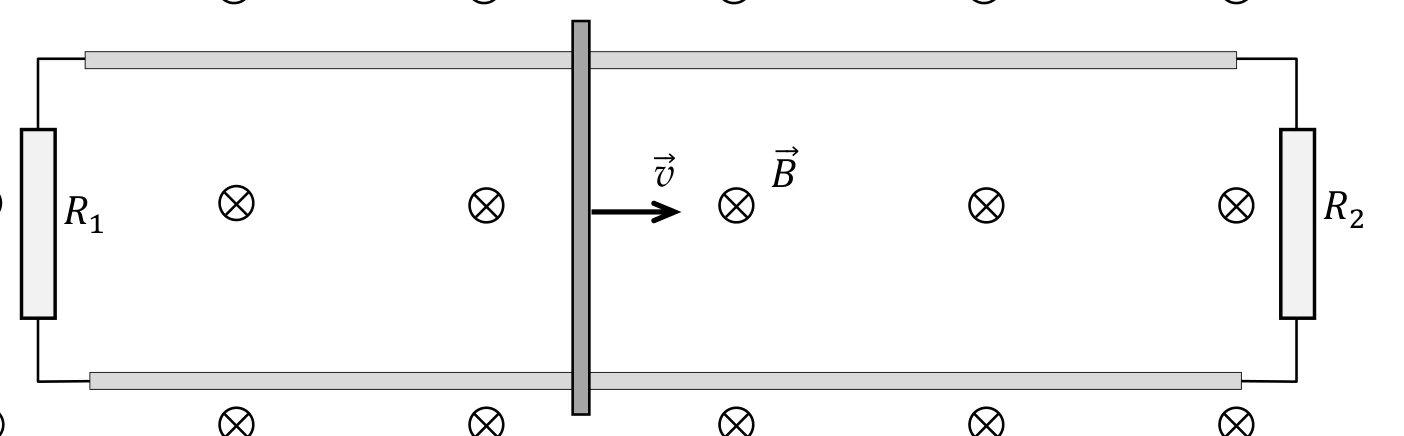

Rysunek 2.

ten sam układ co na rysunku 1. bez oznaczeń d i F: pręty połączone opornikami R1 (z lewej) i R2 (z prawej), poprzeczka z wektorem prędkości v skierowanym w prawo, w całym obszarze symbole ⊗ oznaczające wektor BPowiększ
ten sam układ co na rysunku 1. bez oznaczeń d i F: pręty połączone opornikami R1 (z lewej) i R2 (z prawej), poprzeczka z wektorem prędkości v skierowanym w prawo, w całym obszarze symbole ⊗ oznaczające wektor B

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Prąd płynie przez poprzeczkę w górę (strzałka obok poprzeczki skierowana do góry), a przez oba oporniki R1 i R2 w dół (strzałki na opornikach skierowane w dół).

Schemat punktowania

1 pkt

poprawne oznaczenie strzałkami (na opornikach i obok poprzeczki) zwrotu przepływu prądu przez oba oporniki oraz przez poprzeczkę.

0 pkt

rozwiązanie niepoprawne lub niepełne albo brak rozwiązania.

Komentarz. Kierunek prądu wynika z reguły Lenza: prąd indukcyjny w poprzaczce płynie pionowo (od dolnego do górnego pręta lub odwrotnie), a przez oporniki w kierunkach wynikających z połączenia równoległego.
