Zadanie 7.1, matura czerwiec 2023, fizyka rozszerzona

2 pktotwarteśrednie (szac.)Czerwiec 2023

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Soczewka skupiająca może być wykorzystana do otrzymania prostego (nie – odwróconego) i powiększonego obrazu przedmiotu umieszczonego w powietrzu. Taka soczewka działa wtedy jako tzw. szkło powiększające (lupa).

Polecenie

2 punkty

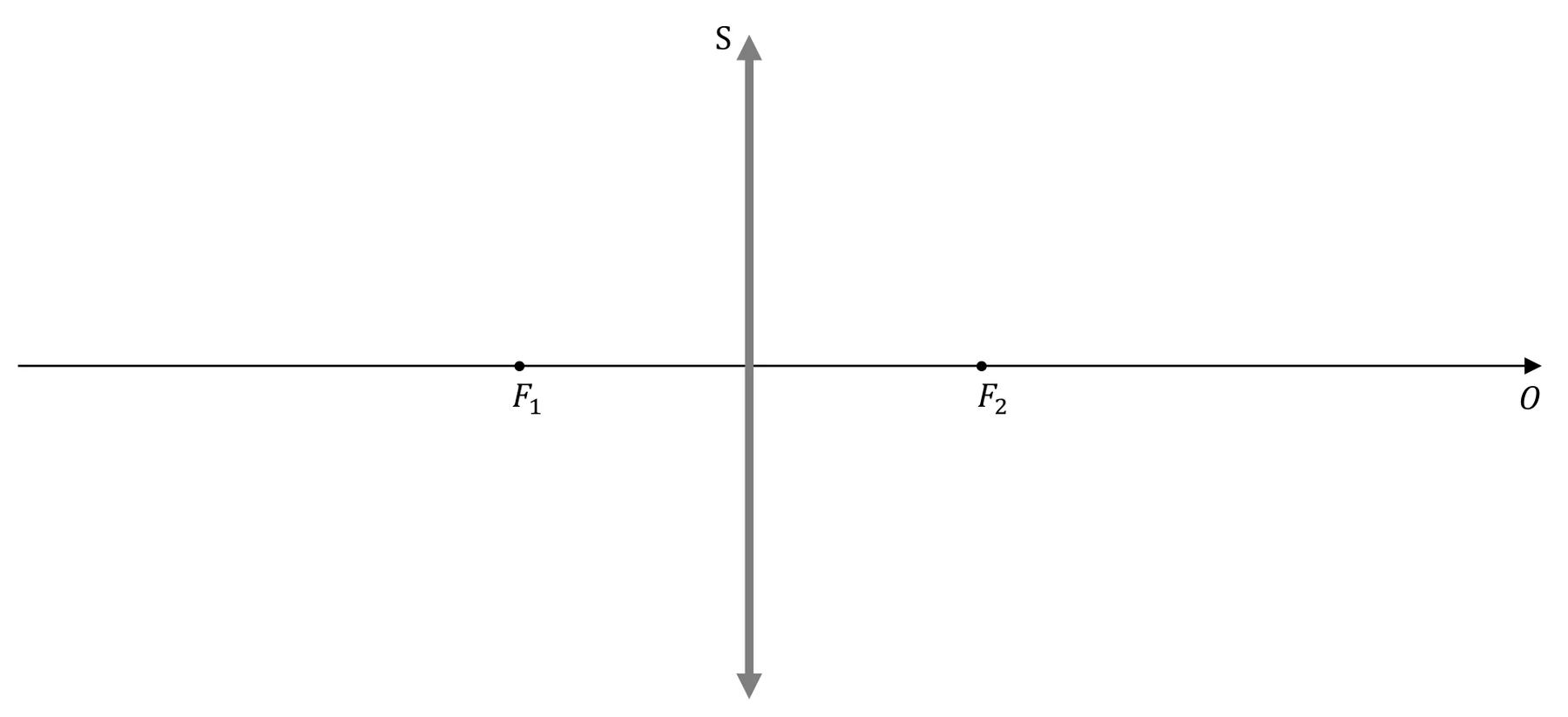

Na poniższym rysunku przedstawiono cienką soczewkę skupiającą S oraz jej oś optyczną O. Na osi optycznej oznaczono dwa ogniska tej soczewki: F1 oraz F2.

pozioma oś optyczna O, na niej pionowa soczewka skupiająca S oraz ogniska F1 (z lewej) i F2 (z prawej) w jednakowych odległościach od soczewki; pod rysunkiem z prawej strony krótka pionowa strzałka P przedstawiająca przedmiotPowiększ
pozioma oś optyczna O, na niej pionowa soczewka skupiająca S oraz ogniska F1 (z lewej) i F2 (z prawej) w jednakowych odległościach od soczewki; pod rysunkiem z prawej strony krótka pionowa strzałka P przedstawiająca przedmiot

Na rysunku skonstruuj powstawanie powiększonego obrazu przedmiotu P w lupie.

W tym celu

• odmierz linijką wysokość przedmiotu P, reprezentowanego strzałką obok

• narysuj przedmiot P na osi optycznej w takim miejscu, aby było możliwe uzyskanie przez soczewkę S powiększonego, prostego obrazu P′ przedmiotu P

• skonstruuj powiększony, prosty obraz P′ przedmiotu P.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Przedmiot P o odmierzonej wysokości należy ustawić na osi optycznej między ogniskiem F1 a soczewką S. Obraz P′ jest pozorny, prosty i powiększony; powstaje po tej samej stronie soczewki co przedmiot, dalej od soczewki niż przedmiot, na przecięciu przedłużeń (linie przerywane) promieni wychodzących z soczewki.

Sposób 1. Promień biegnący od wierzchołka przedmiotu równolegle do osi optycznej po załamaniu w soczewce przechodzi przez ognisko F2; promień biegnący przez środek soczewki nie zmienia kierunku. Przedłużenia obu promieni wstecz przecinają się w wierzchołku obrazu P′.

Sposób 2. Promień biegnący od wierzchołka przedmiotu tak, jakby wychodził z ogniska F1, po załamaniu w soczewce biegnie równolegle do osi optycznej; promień biegnący przez środek soczewki nie zmienia kierunku. Przedłużenia obu promieni wstecz przecinają się w wierzchołku obrazu P′.

Schemat punktowania

2 pkt

narysowanie przedmiotu P (o odmierzonej wysokości jak w poleceniu) ustawionego na osi optycznej pomiędzy ogniskiem a soczewką oraz poprawna konstrukcja powiększonego obrazu P′ przedmiotu P za pomocą promieni charakterystycznych.

1 pkt

narysowanie przedmiotu P (o odmierzonej wysokości jak w poleceniu) ustawionego na osi optycznej pomiędzy ogniskiem a soczewką.

0 pkt

rozwiązanie niepoprawne albo brak rozwiązania.

Komentarz. Dla uzyskania obrazu powiększonego i prostego za pomocą soczewki skupiającej przedmiot musi być umieszczony pomiędzy ogniskiem a soczewką. Obraz jest wirtualny, prosty i powiększony.
