Zadanie 6.1, matura czerwiec 2024, fizyka rozszerzona

3 pktzamknięteśrednie (szac.)Czerwiec 2024

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Na poniższym wykresie przedstawiono zależność ciśnienia p od objętości V w cyklu przemian termodynamicznych A → B → C → D → A ustalonej masy gazu doskonałego.

Ciepło molowe tego gazu przy stałej objętości wynosi CV=32RC_V = \frac{3}{2}R, gdzie R jest stałą gazową.

Ciśnienie oznaczone na wykresie jako px spełnia warunek px > p1.

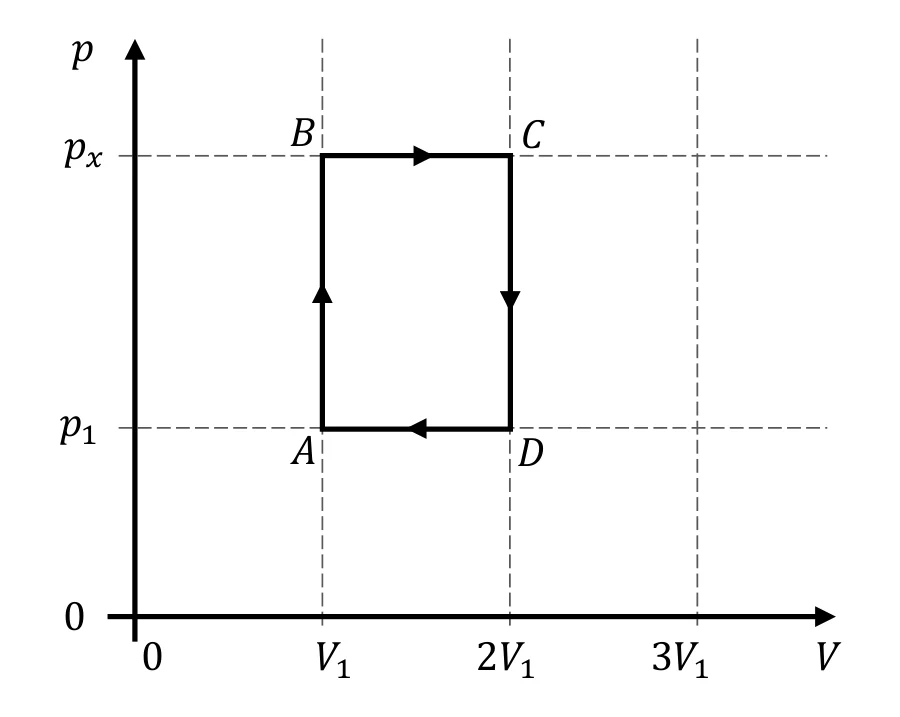

wykres zależności p od V; cykl w kształcie prostokąta ABCD ze strzałkami obiegu A → B → C → D → A; punkty A i B na pionowej linii przerywanej V1, punkty C i D na linii 2V1, punkty B i C na poziomej linii przerywanej px, punkty A i D na linii p1; na osi V zaznaczone 0, V1, 2V1, 3V1, na osi p zaznaczone 0, p1, pxPowiększ
wykres zależności p od V; cykl w kształcie prostokąta ABCD ze strzałkami obiegu A → B → C → D → A; punkty A i B na pionowej linii przerywanej V1, punkty C i D na linii 2V1, punkty B i C na poziomej linii przerywanej px, punkty A i D na linii p1; na osi V zaznaczone 0, V1, 2V1, 3V1, na osi p zaznaczone 0, p1, px

Polecenie

3 punkty

Symbolami ΔTAB, ΔUAB i WBC oznaczymy odpowiednio: różnicę temperatur TB − TA w stanach B i A, różnicę energii wewnętrznych UB − UA w stanach B i A oraz pracę na odcinku BC. Analogicznie oznaczymy te wielkości na innych odcinkach cyklu.

Ustal relacje między poniższymi wielkościami fizycznymi – lub zmianami wielkości fizycznych – w przemianach cyklu A → B → C → D → A. Wpisz w każde wykropkowane miejsce poniżej odpowiedni znak wybrany spośród: >, =, <.

1. ΔTAB ΔTBC

2. ∣WBC∣ ∣WDA∣

3. ∣ΔUAB∣ ∣ΔUCD∣

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

ΔTAB ΔTBC
∣WBC∣ ∣WDA∣
∣ΔUAB∣ ∣ΔUCD∣
Zaznacz odpowiedź przy każdej pozycji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

1. ΔTAB < ΔTBC

2. ∣WBC∣ > ∣WDA∣

3. ∣ΔUAB∣ < ∣ΔUCD∣

Schemat punktowania

3 pkt

poprawne wpisanie relacji w trzech nierównościach.

2 pkt

poprawne wpisanie relacji w dwóch nierównościach.

1 pkt

poprawne wpisanie relacji w jednej nierówności.

0 pkt

odpowiedź niepoprawna lub niepełna albo brak odpowiedzi.

Komentarz. Przemiany: A→B to izochora (V stałe), B→C to izobar (p = p_x), C→D to izochora (V stałe), D→A to izobar (p = p_1). Z wykresu: V1 < 2V1 = 3V1, więc długość izobarycznej ekspansji (B→C) jest większa niż izobarycznej kompresji (D→A). Zatem prace się różnią: ∣WBC∣ > ∣WDA∣. Dla temperatur: wzrost przy stałym V (A→B) zależy od zmiany ciśnienia, przy stałym p (B→C) zależy od zmiany V.
