Zadanie

Wspólne informacje do wiązki zadań

Uczniowie wykonali doświadczenie, w którym wyznaczali siłę elektromotoryczną E\mathcal{E} baterii oraz jej opór wewnętrzny rw. W tym celu do obwodu zasilanego tą baterią podłączali kolejno pięć oporników o różnych oporach elektrycznych: R1, R2, R3, R4, R5 (zobacz rysunek 1.).

Rysunek 1.

schemat obwodu: bateria o sile elektromotorycznej ℰ i oporze wewnętrznym rw połączona szeregowo z amperomierzem A i opornikiem Ri; woltomierz V podłączony równolegle do opornika RiPowiększ
schemat obwodu: bateria o sile elektromotorycznej ℰ i oporze wewnętrznym rw połączona szeregowo z amperomierzem A i opornikiem Ri; woltomierz V podłączony równolegle do opornika Ri

Za każdym razem, gdy podłączony był jeden z tych oporników, uczniowie mierzyli natężenie I prądu płynącego przez i-ty opornik (i∈{1,2,3,4,5}i \in \{1, 2, 3, 4, 5\}) oraz napięcie U na tym oporniku.

Przyjmij, że opór amperomierza jest równy zero, opór woltomierza jest nieskończenie duży, a opór rw jest stały.

Niepewność pomiaru napięcia przyjęto równą ΔU = ±0,3 V, natomiast pomiar natężenia prądu uznano jako dokładny. Uzyskane wyniki uczniowie zapisali w tabeli.

Tabela

Nr pomiaru (i)12345
U, V8,87,67,36,35,9
I, A1,54,06,08,510,5
∣ΔU∣\lvert\Delta_U\rvert, V0,30,30,30,30,3

Polecenie

2 punkty

W układzie współrzędnych (I, U) zaznacz punkty pomiarowe i niepewności pomiaru napięcia ΔU oraz narysuj prostą najlepiej dopasowaną do punktów pomiarowych.

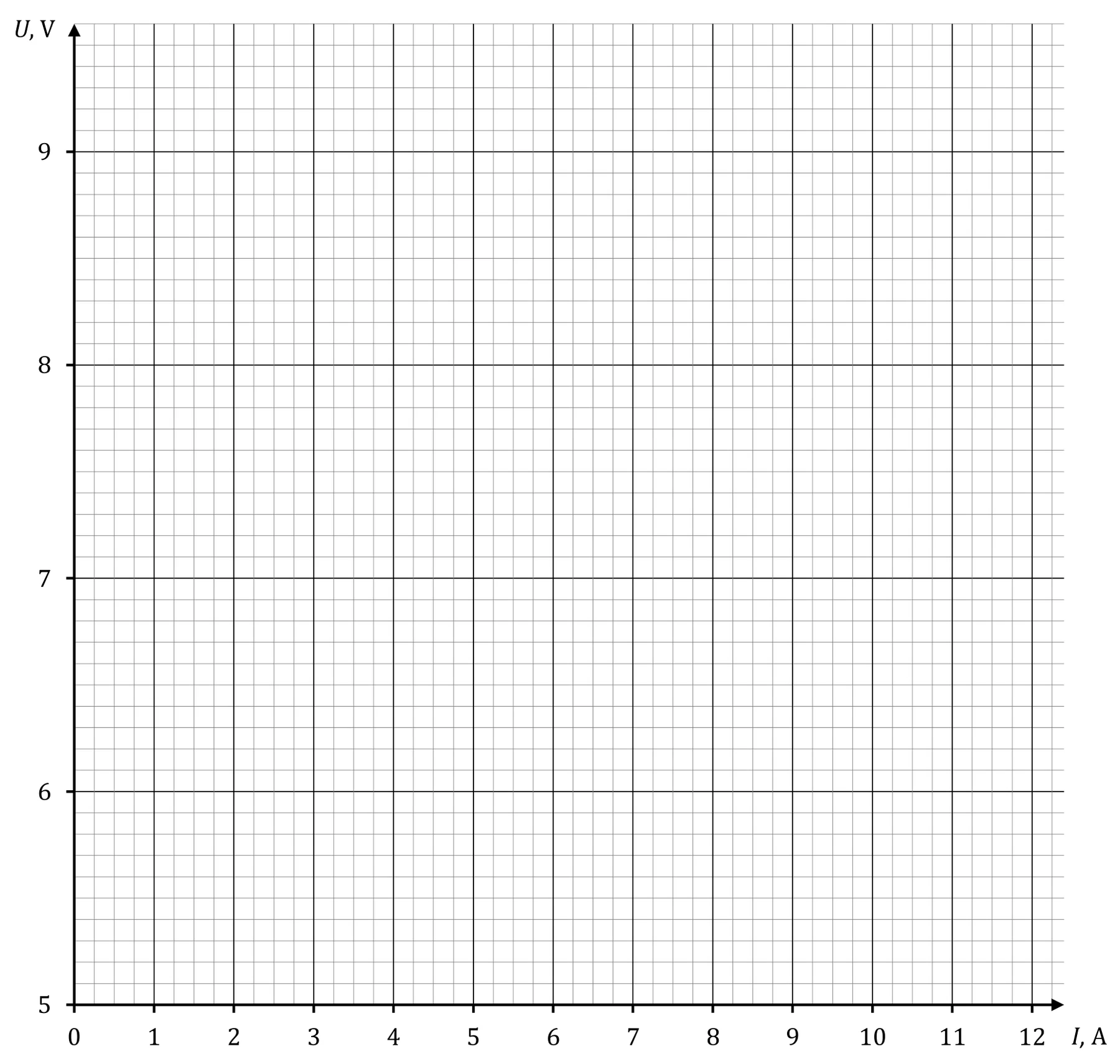

Układ współrzędnych (I, U)

pusty układ współrzędnych z siatką milimetrową; oś pozioma: I, A, podziałka od 0 do 12 co 1; oś pionowa: U, V, podziałka od 5 do 9 co 1Powiększ
pusty układ współrzędnych z siatką milimetrową; oś pozioma: I, A, podziałka od 0 do 12 co 1; oś pionowa: U, V, podziałka od 5 do 9 co 1

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Poprawny wykres:

– naniesione punkty pomiarowe: (1,5 A; 8,8 V), (4,0 A; 7,6 V), (6,0 A; 7,3 V), (8,5 A; 6,3 V), (10,5 A; 5,9 V);

– przy każdym punkcie pionowy odcinek niepewności pomiaru napięcia od U − 0,3 V do U + 0,3 V;

– prosta (malejąca) przecinająca wszystkie odcinki niepewności; w przykładowym rozwiązaniu CKE biegnie od ok. 8,85 V przy 0,5 A do ok. 5,6 V przy 11,4 A.

Schemat punktowania

2 pkt

poprawne naniesienie punktów pomiarowych oraz poprawne narysowanie niepewności pomiaru napięcia dla tych punktów, oraz poprawne narysowanie prostej najlepiej dopasowanej do tych punktów (tzn. prostej przecinającej wszystkie odcinki symbolizujące niepewności pomiaru napięcia).

1 pkt

poprawne naniesienie punktów pomiarowych (przy braku lub niepoprawnie zaznaczonych niepewnościach pomiaru napięcia)

LUB

– poprawne naniesienie co najmniej trzech punktów pomiarowych oraz narysowanie prostej biegnącej blisko tych punktów (przy braku lub niepoprawnie zaznaczonych niepewnościach pomiaru napięcia)

LUB

– poprawne naniesienie co najmniej trzech punktów pomiarowych oraz poprawne narysowanie niepewności pomiaru napięcia dla tych punktów.

0 pkt

rozwiązanie, w którym zastosowano niepoprawną metodę, albo brak rozwiązania.

Komentarz. Prosta powinna być narysowana w taki sposób, aby przechodziła przez zaznaczone przedziały niepewności. Nie wszystkie punkty muszą leżeć dokładnie na prostej.
