Zadanie 5.1, matura maj 2021, fizyka rozszerzona

2 pktotwarteśrednie 48%Maj 2021

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Dwa miedziane pręty umieszczono równolegle w płaszczyźnie poziomej. Odległość pomiędzy tymi prętami wynosiła d = 0,05 m. Pręty były unieruchomione, a do ich końców podłączono amperomierz. Oba pręty znajdowały się w obszarze jednorodnego pola magnetycznego. Wektor indukcji magnetycznej tego pola miał wartość B = 0,8 T i był zwrócony prostopadle przed płaszczyznę rysunku – zwrot B⃗\vec{B} oznaczono symbolem ⊙\odot. Obszar pola magnetycznego oznaczono na rysunku prostokątem obramowanym linią przerywaną.

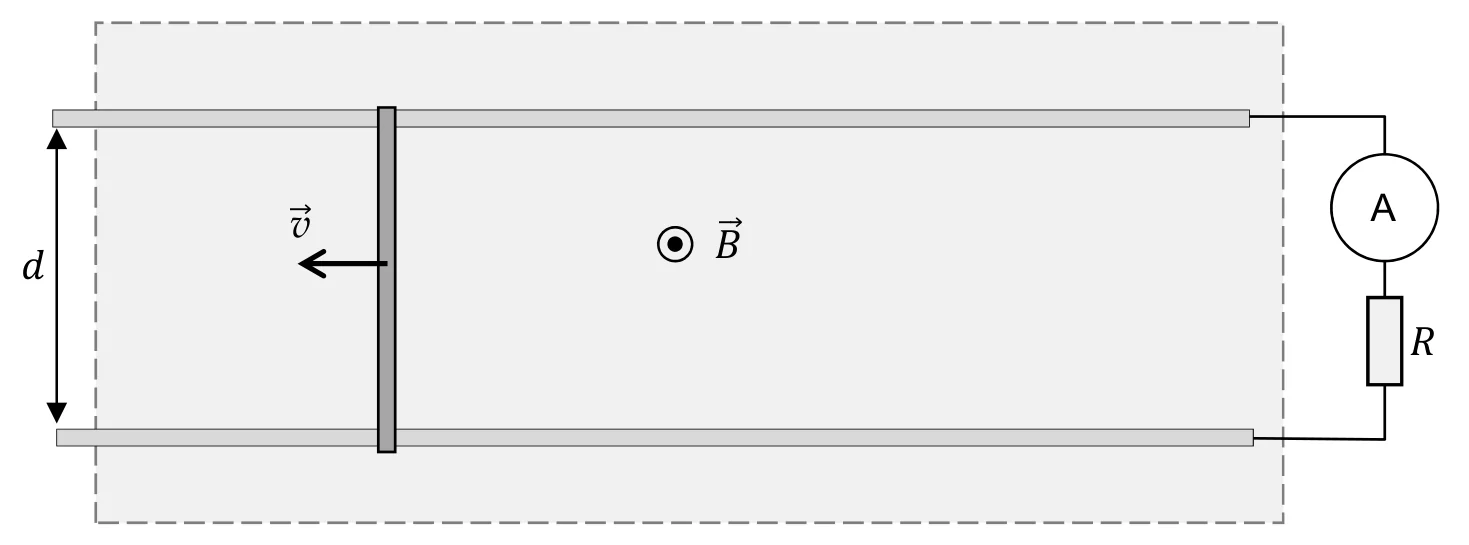

dwa poziome równoległe pręty w odległości d, z prawej strony połączone przewodami przez amperomierz A i opornik R; na prętach prostopadła poprzeczka z wektorem prędkości v skierowanym w lewo; symbol wektora B zwróconego przed płaszczyznę rysunku; obszar pola obramowany linią przerywanąPowiększ
dwa poziome równoległe pręty w odległości d, z prawej strony połączone przewodami przez amperomierz A i opornik R; na prętach prostopadła poprzeczka z wektorem prędkości v skierowanym w lewo; symbol wektora B zwróconego przed płaszczyznę rysunku; obszar pola obramowany linią przerywaną

Na prętach, prostopadle do obu z nich, w obszarze jednorodnego pola magnetycznego położono aluminiową poprzeczkę. Następnie poprzeczkę przesuwano w lewo, działając na nią stałą siłą zewnętrzną F⃗\vec{F} w kierunku poziomym. W wyniku tego poprzeczka poruszała się ze stałą prędkością o wartości v = 2 m/s. W czasie, gdy poprzeczka poruszała się w ten sposób, amperomierz wskazywał natężenie prądu równe I = 2 A. Całkowity opór elektryczny obwodu oznaczono na rysunku jako R.

Do analizy zagadnienia przyjmij model zjawiska, w którym:

• pomijamy pole magnetyczne wytworzone przez prąd płynący w obwodzie

• pomijamy siłę tarcia pomiędzy poprzeczką a prętami

• pomijamy opór elektryczny obu prętów i poprzeczki, a uwzględniamy łączny opór amperomierza oraz przewodów łączących amperomierz z prętami.

Polecenie

2 punkty

Na rysunku poniżej zaznacz strzałką, w którą stronę płynie prąd przez amperomierz, oraz narysuj wektor siły elektrodynamicznej F⃗ed\vec{F}_{ed} działającej na poruszającą się poprzeczkę.

ten sam układ prętów, amperomierza A i opornika R w polu magnetycznym B zwróconym przed płaszczyznę rysunku, poprzeczka bliżej lewego końca prętów, wektor prędkości v skierowany w lewoPowiększ
ten sam układ prętów, amperomierza A i opornika R w polu magnetycznym B zwróconym przed płaszczyznę rysunku, poprzeczka bliżej lewego końca prętów, wektor prędkości v skierowany w lewo

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Prawidłowe rozwiązanie (według rysunku CKE):

Prąd płynie przez amperomierz z góry na dół, tzn. od górnego pręta przez amperomierz i opornik do dolnego pręta (w poprzeczce prąd płynie od dolnego pręta do górnego).

Wektor siły elektrodynamicznej F⃗ed\vec{F}_{ed} jest przyłożony do poprzeczki i skierowany poziomo w prawo, przeciwnie do wektora prędkości v⃗\vec{v}.

Schemat punktowania

2 pkt

prawidłowe zaznaczenie kierunku przepływu prądu przez amperomierz oraz prawidłowe narysowanie wektora siły elektrodynamicznej działającej na poprzeczkę (przyłożonej do poprzeczki).

1 pkt

prawidłowe zaznaczenie kierunku przepływu prądu przez amperomierz

LUB

– prawidłowe narysowanie wektora siły elektrodynamicznej działającej na poprzeczkę (przyłożonej do poprzeczki).

0 pkt

brak spełnienia powyższych kryteriów.

Komentarz. Reguła Lenza: kierunek prądu indukcyjnego opiera się zmianom strumienia magnetycznego. Siła elektrodynamiczna zawsze przeciwdziała ruchowi poprzeczki (hamuje ją).
