Zadanie 2.1, matura maj 2021, fizyka rozszerzona

2 pktotwarteśrednie 44%Maj 2021

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Niewielkie ciało B\mathcal{B} o masie m zawieszono na nierozciągliwej nici o długości l, a następnie wprawiono je w ruch jednostajny po okręgu w płaszczyźnie poziomej. Górny koniec nici jest unieruchomiony w punkcie P. Gdy ciało porusza się po okręgu o środku O ze stałą wartością prędkości, to nić jest odchylona od kierunku pionowego o kąt α. Sytuację ilustruje rysunek obok, na którym oznaczono przyśpieszenie ziemskie g⃗\vec{g}.

ciało B na nici o długości l zawieszonej w punkcie P, krążące po poziomym okręgu o środku O leżącym pionowo pod punktem P, nić odchylona od pionu o kąt alfa, obok wektor g skierowany w dółPowiększ
ciało B na nici o długości l zawieszonej w punkcie P, krążące po poziomym okręgu o środku O leżącym pionowo pod punktem P, nić odchylona od pionu o kąt alfa, obok wektor g skierowany w dół

Potraktuj ciało B\mathcal{B} jako punkt materialny, pomiń opory ruchu oraz masę nici. Przyjmij, że to doświadczenie opisujemy w układzie inercjalnym.

Polecenie

2 punkty

Na ciało B\mathcal{B} poruszające się po okręgu w opisanej sytuacji działają dwie siły: F⃗g\vec{F}_g – siła grawitacji oraz F⃗n\vec{F}_n – siła reakcji nici. Na diagramie poniżej narysowano i oznaczono siłę F⃗g\vec{F}_g. Długość wektora F⃗g\vec{F}_g odpowiada wartości siły grawitacji wyrażonej w umownych jednostkach.

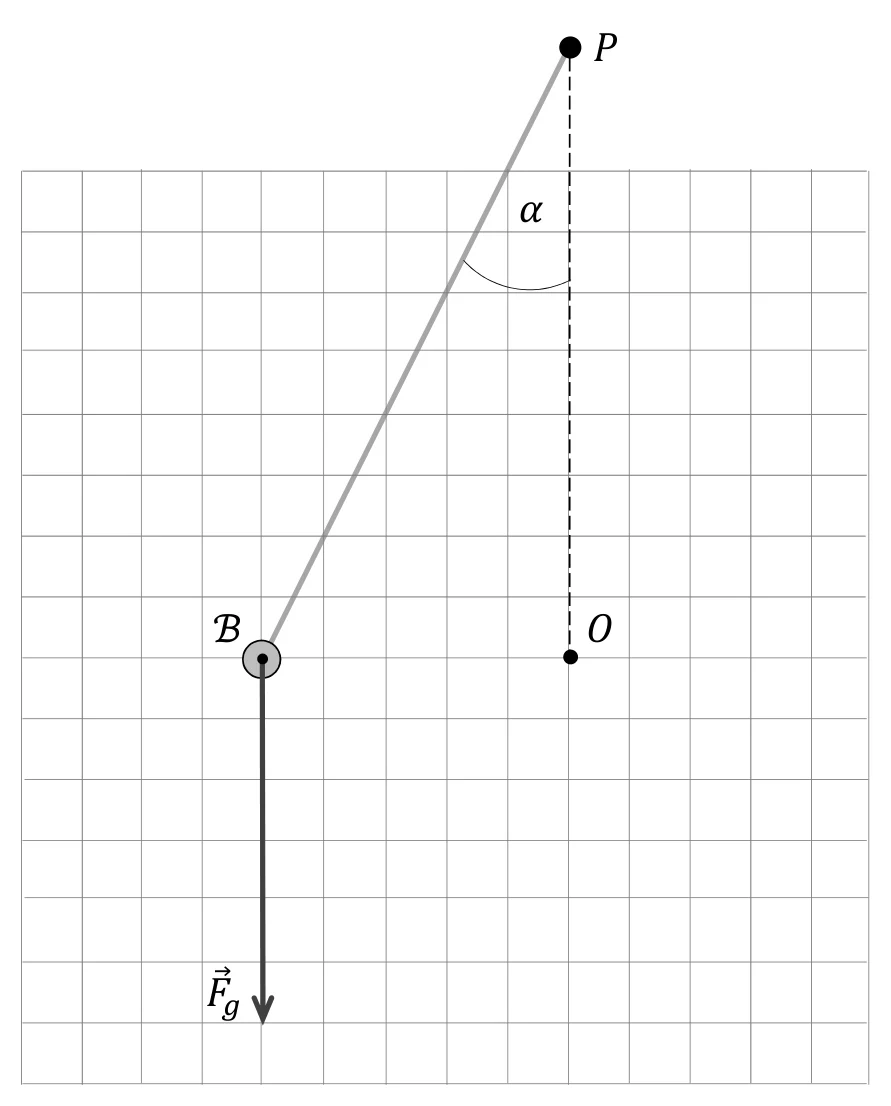

diagram na tle kratki z punktem P, środkiem okręgu O pod punktem P, ciałem B na końcu nici odchylonej od pionu o kąt alfa oraz narysowanym z ciała B pionowo w dół wektorem siły grawitacji FgPowiększ
diagram na tle kratki z punktem P, środkiem okręgu O pod punktem P, ciałem B na końcu nici odchylonej od pionu o kąt alfa oraz narysowanym z ciała B pionowo w dół wektorem siły grawitacji Fg

Na powyższym diagramie narysuj i oznacz wektor siły F⃗n\vec{F}_n oraz wektor siły wypadkowej F⃗w\vec{F}_w – działającej na poruszające się po okręgu ciało B\mathcal{B} (w układzie inercjalnym). Zachowaj właściwe proporcje między wartościami sił.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Poprawne rozwiązanie (według rysunku CKE):

Siła reakcji nici F⃗n\vec{F}_n jest zaczepiona w ciele B\mathcal{B} i skierowana wzdłuż nici do punktu P. Siła wypadkowa F⃗w\vec{F}_w jest zaczepiona w ciele B\mathcal{B} i skierowana poziomo do środka okręgu O (jest siłą dośrodkową).

Proporcje wynikają z dodawania wektorów: F⃗w=F⃗n+F⃗g\vec{F}_w = \vec{F}_n + \vec{F}_g, czyli pionowa składowa siły F⃗n\vec{F}_n równoważy siłę F⃗g\vec{F}_g (6 kratek). Na diagramie nić odchyla się o 5 kratek w poziomie na 10 kratek w pionie, więc F⃗n\vec{F}_n ma składowe: 3 kratki w poziomie i 6 kratek w pionie (koniec wektora leży na nici), a F⃗w\vec{F}_w ma długość 3 kratek (punkt O leży 5 kratek od ciała B\mathcal{B}).

Schemat punktowania

2 pkt

poprawne narysowanie siły reakcji nici F⃗n\vec{F}_n oraz siły wypadkowej F⃗w\vec{F}_w – zaczepionych do ciała B\mathcal{B} – łącznie z poprawnym zachowaniem kierunków, zwrotów oraz proporcji pomiędzy wartościami wszystkich sił, wynikających z dodawania wektorów.

1 pkt

poprawne narysowanie kierunków i zwrotów: siły reakcji nici F⃗n\vec{F}_n oraz siły wypadkowej F⃗w\vec{F}_w – zaczepionych do ciała B\mathcal{B}

LUB

– poprawne narysowanie kierunku i zwrotu siły reakcji nici F⃗n\vec{F}_n oraz narysowanie siły wypadkowej, która nie jest skierowana do punktu O, ale jest konsekwentnie wyznaczona konstrukcyjnie jako suma wektorów F⃗n\vec{F}_n oraz F⃗g\vec{F}_g.

0 pkt

brak spełnienia powyższych kryteriów.
