Zadanie 7.1, matura maj 2023, fizyka rozszerzona

2 pktzamknięteśrednie 63%Maj 2023

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Proton poruszał się w próżni, w polu magnetycznym po torze, który składał się z półokręgów AF, FB, BE, EC, CD (zobacz rysunek). Na każdym z tych półokręgów wektor indukcji magnetycznej był prostopadły do płaszczyzny ruchu protonu i miał stałą wartość, ale dla różnych półokręgów wartości te były różne i wynosiły – odpowiednio – BAF, BFB, BBE, BEC, BCD.

W chwili początkowej tA = 0 proton znajdował się w punkcie A i miał prędkość v⃗\vec{v} (prostopadłą do wektora indukcji magnetycznej). Dalej proton poruszał się po opisanym torze i po pewnym czasie uderzył w tarczę znajdującą się w punkcie D. Wartość wektora indukcji magnetycznej na półokręgu AF wynosiła BAF = 0,2 T. Długości odcinków na poniższym rysunku spełniają równości:

∣AB∣ = ∣BC∣ = ∣CS∣ = ∣SD∣ = ∣DE∣ = ∣EF∣  oraz  ∣AD∣ = 1 m

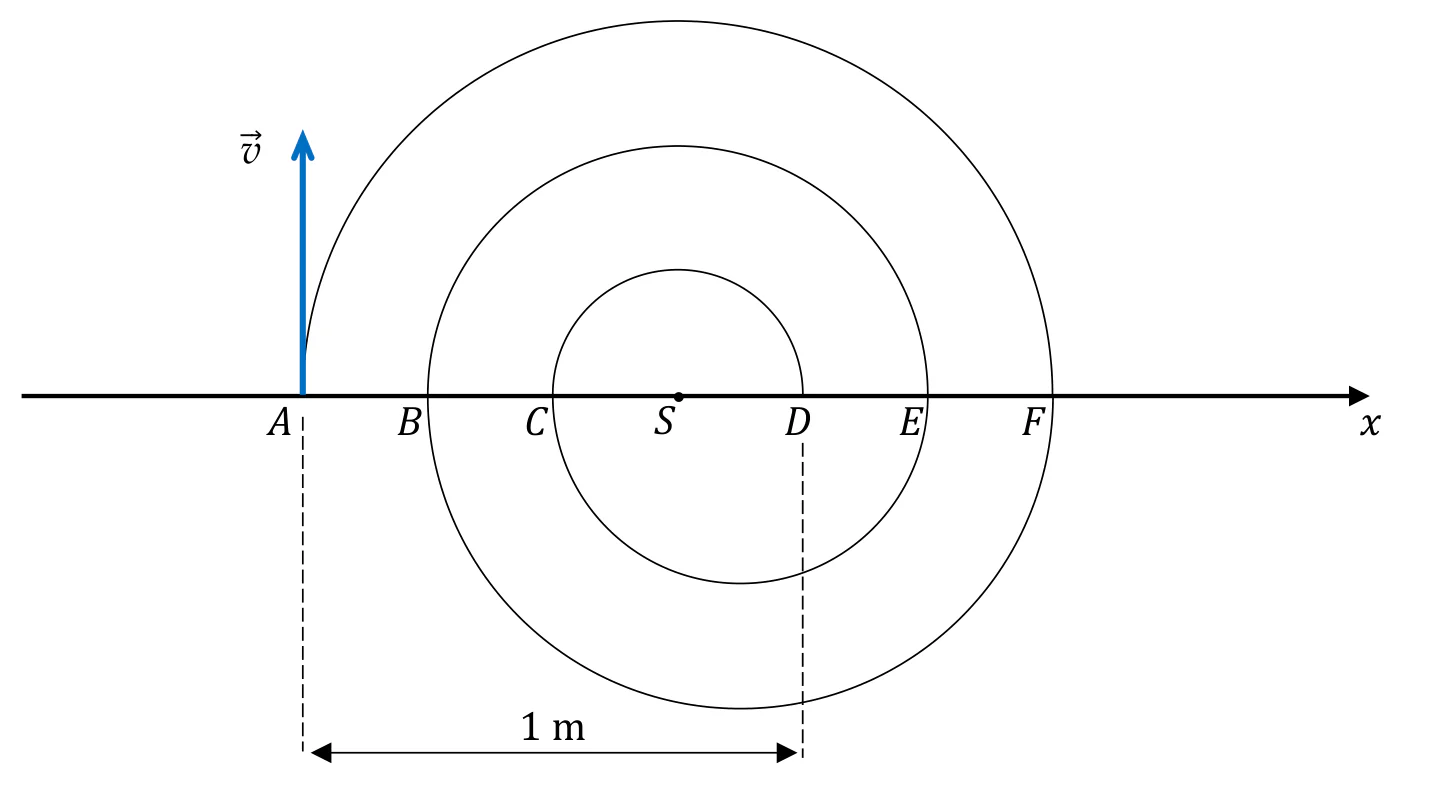

Rysunek

na osi x kolejno punkty A, B, C, S, D, E, F; tor protonu z kolejnych półokręgów AF (górny), FB (dolny), BE (górny), EC (dolny) i CD (górny); w punkcie A wektor prędkości v skierowany pionowo w górę; pod osią zaznaczona odległość |AD| = 1 mPowiększ
na osi x kolejno punkty A, B, C, S, D, E, F; tor protonu z kolejnych półokręgów AF (górny), FB (dolny), BE (górny), EC (dolny) i CD (górny); w punkcie A wektor prędkości v skierowany pionowo w górę; pod osią zaznaczona odległość |AD| = 1 m

W zadaniach 7.1.–7.3. pomijamy siłę grawitacji działającą na proton.

Polecenie

2 punkty

Oceń prawdziwość poniższych stwierdzeń. Zaznacz P, jeśli stwierdzenie jest prawdziwe, albo F – jeśli jest fałszywe.

StwierdzeniePF
1. Wektor indukcji pola magnetycznego wzdłuż całego toru ruchu protonu ma zwrot przed płaszczyznę rysunku (tzn. w stronę patrzącego).PF
2. Wartość siły magnetycznej Lorentza działającej na proton jest stała na całej długości toru od punktu A do punktu D.PF
3. Czas ruchu protonu po każdym z półokręgów AF, FB, BE, EC, CD jest taki sam.PF

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

1. Wektor indukcji pola magnetycznego wzdłuż całego toru ruchu protonu ma zwrot przed płaszczyznę rysunku (tzn. w stronę patrzącego).
2. Wartość siły magnetycznej Lorentza działającej na proton jest stała na całej długości toru od punktu A do punktu D.
3. Czas ruchu protonu po każdym z półokręgów AF, FB, BE, EC, CD jest taki sam.
Zaznacz odpowiedź przy każdej pozycji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

  • 1.P
  • 2.F
  • 3.F

Schemat punktowania

2 pkt

poprawne zaznaczenia w trzech zdaniach.

1 pkt

poprawne zaznaczenia w dwóch zdaniach.

0 pkt

odpowiedź niepoprawna lub niepełna albo brak odpowiedzi.
