Zadanie 9.1, matura maj 2023, fizyka rozszerzona

3 pktotwarteśrednie 43%Maj 2023

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Promień światła monochromatycznego biegnie w powietrzu i pada na brzeg szklanego krążka w punkcie A. Kąt padania w punkcie A jest równy α, a kąt załamania tego promienia jest równy β. Część promienia, która wniknęła do szkła w punkcie A, pada dalej na brzeg krążka w punkcie D. Na rysunku 1. (poniżej) oraz na rysunku 2. (na stronie 23) przedstawiono bieg promienia tylko do punktu D, przy czym pominięto część promienia odbitą w punkcie A. Kreskami przerywanymi oznaczono odcinki pomocnicze. Punkt O jest środkiem krążka.

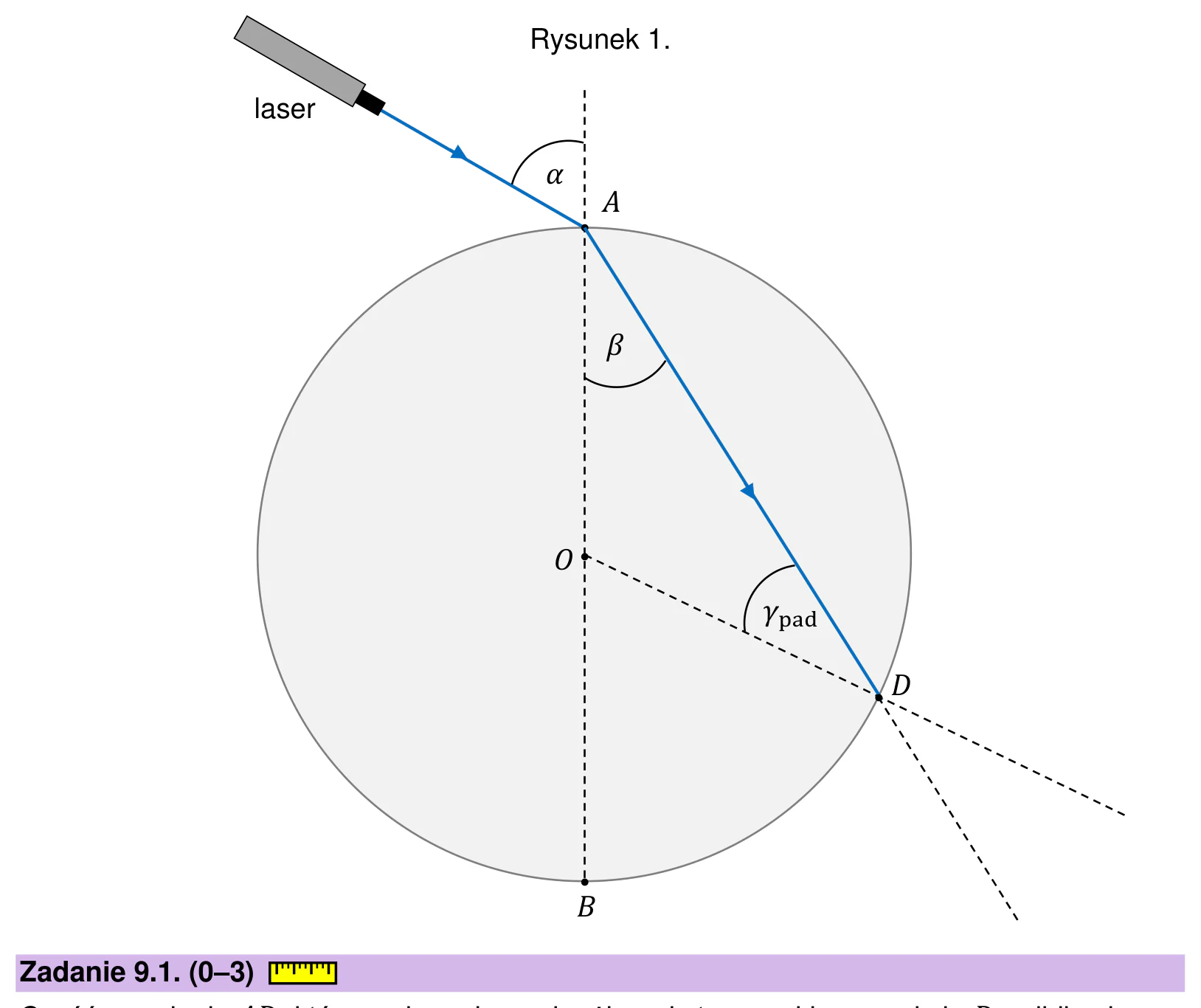

rysunek 1.: krążek o środku O; promień z lasera pada w górnym punkcie A krążka pod kątem α do pionowej przerywanej prostej przechodzącej przez A, O i dolny punkt B; w szkle promień biegnie pod kątem β do tej prostej aż do punktu D na prawym dolnym brzegu; z punktu D wychodzą dwie przerywane linie: przedłużenie odcinka OD poza krążek i przedłużenie promienia AD; zaznaczony kąt γpad między promieniem AD a prostą ODPowiększ
rysunek 1.: krążek o środku O; promień z lasera pada w górnym punkcie A krążka pod kątem α do pionowej przerywanej prostej przechodzącej przez A, O i dolny punkt B; w szkle promień biegnie pod kątem β do tej prostej aż do punktu D na prawym dolnym brzegu; z punktu D wychodzą dwie przerywane linie: przedłużenie odcinka OD poza krążek i przedłużenie promienia AD; zaznaczony kąt γpad między promieniem AD a prostą OD

Polecenie

3 punkty

Część promienia AD, która pada na brzeg krążka od strony szkła w punkcie D, odbija się z powrotem do szkła, a część tego promienia załamuje się i biegnie dalej w powietrzu. Kąty: padania, załamania i odbicia promienia AD w punkcie D, oznaczymy – odpowiednio – jako: γpad, γzał, γodb.

Narysuj na rysunku 1. dalszy bieg promienia załamanego i odbitego w punkcie D. Oznacz łukami i podpisz w odpowiednich miejscach kąty: γzał, γodb, a następnie określ relacje między miarami odpowiednich kątów – wpisz w każde wykropkowane miejsce odpowiedni znak wybrany spośród: >, =, <.

γpad γodb

γpad γzał

γzał α

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Rysunek: w punkcie D promień odbity wraca do szkła symetrycznie względem normalnej (prostej OD), tworząc z nią kąt γodb równy kątowi padania γpad; promień załamany wychodzi do powietrza po drugiej stronie normalnej i odchyla się od niej (przechodzi z ośrodka gęstszego do rzadszego), tworząc z przedłużeniem odcinka OD kąt γzał większy od γpad. Kąty γodb i γzał oznaczone łukami i podpisane.

γpad = γodb

γpad < γzał

γzał = α

(γpad = β, bo trójkąt AOD jest równoramienny, ∣OA∣ = ∣OD∣ = R; z prawa załamania w punkcie D wynika więc γzał = α.)

Schemat punktowania

3 pkt

wypełnienie warunków (a) oraz (b), oraz (c) opisanych w kryterium za 1 pkt.

2 pkt

wypełnienie warunków (a) oraz (b) opisanych w kryterium za 1 pkt

LUB

– wypełnienie warunków (a) oraz (c) opisanych w kryterium za 1 pkt

LUB

– wypełnienie warunków (b) oraz (c) opisanych w kryterium za 1 pkt.

1 pkt

(a) poprawne narysowanie promienia odbitego w punkcie D oraz poprawne oznaczenie i podpisanie kąta odbicia jako γodb, oraz poprawne uzupełnienie relacji: γpad = γodb

LUB

– (b) poprawne narysowanie promienia załamanego w punkcie D oraz poprawne oznaczenie i podpisanie kąta załamania jako γzał, oraz poprawne uzupełnienie relacji: γpad < γzał

LUB

– (c) poprawne narysowanie promienia załamanego w punkcie D oraz poprawne oznaczenie i podpisanie kąta załamania jako γzał, oraz poprawne uzupełnienie relacji: γzał = α

LUB

– (d) poprawne narysowanie promienia odbitego oraz załamanego (w tym przypadku nie uwzględnia się braków lub błędów w podpisaniu kątów i uzupełnieniu relacji).

0 pkt

rozwiązanie, w którym zastosowano niepoprawną metodę, albo brak rozwiązania.
