Zadanie 6, matura maj 2024, fizyka rozszerzona

3 pktotwarteśrednie 45%Maj 2024

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Polecenie

3 punkty

Trzy punktowe, ujemne ładunki elektryczne: Q1, Q2 i Q3 umieszczono nieruchomo w próżni w wierzchołkach kwadratu (zobacz rysunek). Długość boku tego kwadratu jest równa a.

Wartości ładunków Q1, Q2 i Q3 wyrażają się poprzez pewną wartość q następująco:

Q1=−2qQ2=−qQ3=−2qgdzieq>0Q_1 = -2q \qquad Q_2 = -q \qquad Q_3 = -2q \qquad \text{gdzie} \qquad q > 0

Punkt przecięcia przekątnych kwadratu oznaczymy jako S.

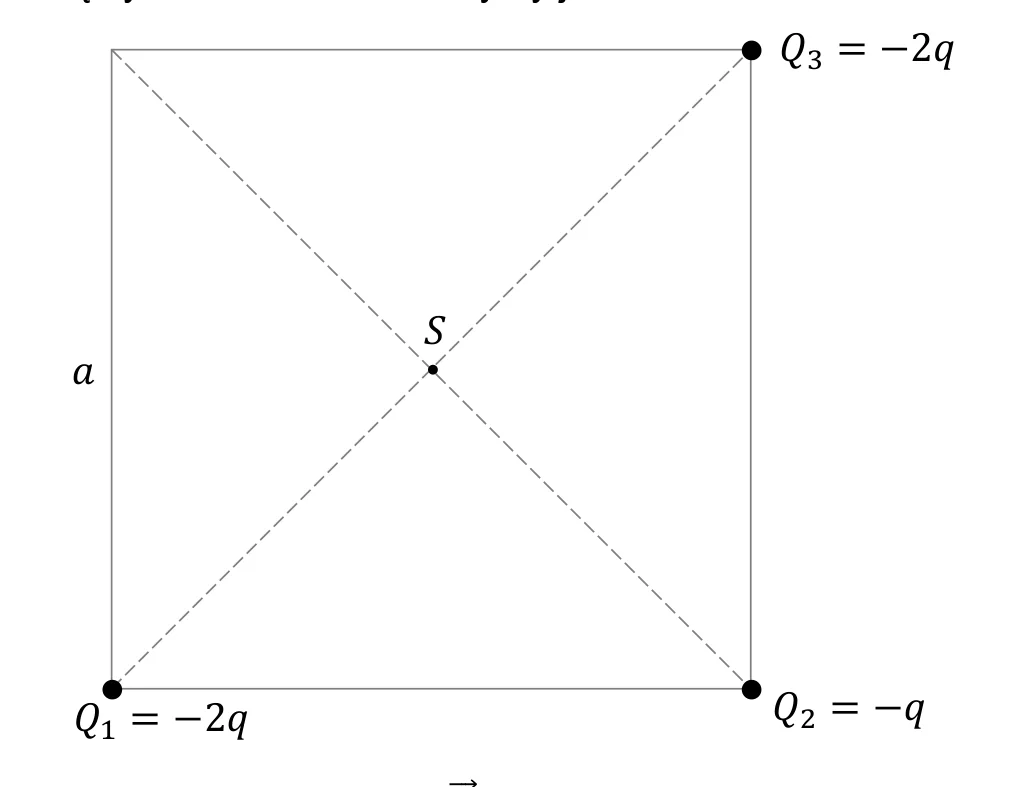

kwadrat o boku a z narysowanymi przerywaną linią przekątnymi przecinającymi się w punkcie S; w lewym dolnym wierzchołku ładunek Q1 = −2q, w prawym dolnym Q2 = −q, w prawym górnym Q3 = −2q, lewy górny wierzchołek bez ładunkuPowiększ
kwadrat o boku a z narysowanymi przerywaną linią przekątnymi przecinającymi się w punkcie S; w lewym dolnym wierzchołku ładunek Q1 = −2q, w prawym dolnym Q2 = −q, w prawym górnym Q3 = −2q, lewy górny wierzchołek bez ładunku

Na powyższym rysunku narysuj i podpisz E⃗S\vec{E}_S – wektor wypadkowego natężenia pola elektrycznego w punkcie S. Zachowaj odpowiedni kierunek i zwrot tego wektora.

Zapisz wzór pozwalający wyznaczyć ES – wartość tego wektora – w zależności tylko od a, od q oraz od odpowiedniej stałej fizycznej.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Rysunek: wektor E⃗S\vec{E}_S zaczepiony w punkcie S, leży na odcinku SQ2 i ma zwrot w stronę Q2.

Wzór: ES=2kqa2E_S = \frac{2kq}{a^2} lub ES=14πϵ0⋅2qa2E_S = \frac{1}{4\pi\epsilon_0}\cdot\frac{2q}{a^2}

Przykładowe pełne rozwiązanie:

Natężenia pola w punkcie S pochodzące od ładunków Q1 i Q3 znoszą się (E⃗1S+E⃗3S=0\vec{E}_{1S} + \vec{E}_{3S} = 0), ponieważ mają przeciwne zwroty i te same wartości. Natężenie wypadkowe pochodzi więc tylko od ładunku Q2:

E⃗S=E⃗1S+E⃗2S+E⃗3S=E⃗2S\vec{E}_S = \vec{E}_{1S} + \vec{E}_{2S} + \vec{E}_{3S} = \vec{E}_{2S}

ES=E2S=k∣Q2∣(d2)2E_S = E_{2S} = \frac{k|Q_2|}{\left(\frac{d}{2}\right)^2}, gdzie d2=a22\frac{d}{2} = \frac{a\sqrt{2}}{2} (połowa przekątnej), zatem ES=kqa22=2kqa2E_S = \frac{kq}{\frac{a^2}{2}} = \frac{2kq}{a^2}

Schemat punktowania

3 pkt

poprawne narysowanie wektora E⃗S\vec{E}_S w punkcie S oraz poprawne zapisanie wzoru na wartość wektora E⃗S\vec{E}_S (wyrażoną tylko za pomocą odpowiednich stałych oraz a i q), wartość wektora musi być dodatnia.

2 pkt

poprawne narysowanie wektora E⃗S\vec{E}_S w punkcie S: wektor musi leżeć na odcinku SQ2 i mieć zwrot w stronę Q2

LUB

– zapisanie wzoru na współrzędną wektora E⃗S\vec{E}_S wzdłuż przekątnej, z dowolnie określonym znakiem, wyrażonej poprzez tylko odpowiednie stałe oraz a i q, np. Es=2kqa2E_s = \frac{2kq}{a^2} albo Es=−2kqa2E_s = -\frac{2kq}{a^2}

1 pkt

uwzględnienie (na rysunku lub we wzorze lub zapisanie słowami/równaniem) faktu, że wypadkowe natężenie E⃗s\vec{E}_s pola elektrycznego pochodzi tylko od ładunku Q2, czyli:

• narysowanie wektora natężenia pola elektrycznego w punkcie S o poprawnym kierunku i błędnym zwrocie

LUB

• zapisanie wzoru na wartość wektora natężenia elektrycznego wyrażającą się tylko poprzez stałą elektryczną k, kwadrat połowy przekątnej i Q2, np. Es=kQ2(d2)2E_s = \frac{kQ_2}{\left(\frac{d}{2}\right)^2}

LUB

• zapisanie słowne lub za pomocą równania, że natężenie wypadkowe w punkcie S jest równe natężeniu pola elektrycznego pochodzącego tylko od ładunku Q2, np. E⃗s=E⃗1S+E⃗2S+E⃗3S=E⃗2S\vec{E}_s = \vec{E}_{1S} + \vec{E}_{2S} + \vec{E}_{3S} = \vec{E}_{2S} lub (E⃗s=E⃗1S+E⃗2S+E⃗3S\vec{E}_s = \vec{E}_{1S} + \vec{E}_{2S} + \vec{E}_{3S} oraz E⃗1=−E⃗3\vec{E}_1 = -\vec{E}_3)

0 pkt

rozwiązanie, w którym zastosowano niepoprawną metodę, albo brak rozwiązania.

Komentarz. Ładunki Q1 i Q3 są rozmieszczone symetrycznie względem punktu S na przekątnej kwadratu, stąd ich pola elektryczne się znoszą. Przyjmuje się, że wektor wypadkowy musi być skierowany w stronę ładunku ujemnego (przyciągający).
