Zadanie

Wspólne informacje do wiązki zadań

Ciężarek o masie m = 100,0 g jest zawieszony na sprężynie i wykonuje drgania harmoniczne w kierunku pionowym, w jednorodnym, ziemskim polu grawitacyjnym.

Przyjmujemy, że ciężarek drga wzdłuż osi y skierowanej pionowo w górę. Na poniższym wykresie przedstawiono zależność współrzędnej prędkości vy ciężarka od czasu t. Dodatnia wartość współrzędnej prędkości vy oznacza, że zwrot wektora prędkości ciężarka jest w górę, a ujemna wartość – że zwrot wektora prędkości jest w dół. Prędkość ciężarka określamy w układzie odniesienia związanym z ziemią.

wykres zależności współrzędnej prędkości v_y ciężarka od czasu t, oś pionowa: v_y, m/s, oś pozioma: t, sPowiększ
wykres zależności współrzędnej prędkości v_y ciężarka od czasu t, oś pionowa: v_y, m/s, oś pozioma: t, s

Przyjmij uproszczony model zjawiska, w którym:

• na ciężarek działają tylko siła sprężystości F⃗s\vec{F}_s sprężyny i siła grawitacji F⃗g\vec{F}_g

• wartość siły sprężystości, z jaką sprężyna działa na ciężarek, jest wprost proporcjonalna do wydłużenia sprężyny ponad jej długość swobodną (gdy jest nierozciągnięta)

• układ odniesienia związany z ziemią traktujemy jako układ inercjalny

• pomijamy opory ruchu

• pomijamy masę sprężyny

• przyśpieszenie grawitacyjne ziemskie ma wartość g = 9,81 m/s2.

Polecenie

2 punkty

Siły działające na ciężarek się równoważą, gdy ciężarek znajduje się w punkcie o współrzędnej y = 0, natomiast najwyższe i najniższe położenia ciężarka znajdują się – odpowiednio – w punktach o współrzędnych: y = A oraz y = −A. W pewnej chwili ruchu drgającego ciężarek znalazł się w punkcie P (zobacz schematyczny rysunek poniżej).

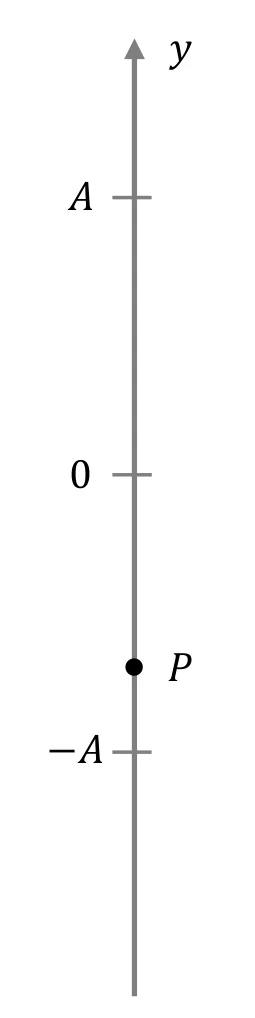

pionowa oś y z zaznaczonymi położeniami A, 0 i −A oraz punktem P na osi między 0 a −A; obok wektor g skierowany w dółPowiększ
pionowa oś y z zaznaczonymi położeniami A, 0 i −A oraz punktem P na osi między 0 a −A; obok wektor g skierowany w dół

Na rysunku powyżej narysuj i podpisz siłę sprężystości F⃗s\vec{F}_s i siłę grawitacji F⃗g\vec{F}_g działające na ciężarek w punkcie P. Zachowaj relację (większy, równy, mniejszy) między wartościami tych sił i zapisz tę relację – wpisz w wykropkowane miejsce poniżej odpowiedni znak wybrany spośród: >, =, <.

Fs Fg

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Na rysunku narysowane dwa wektory zaczepione w punkcie P:

- wektor siły sprężystości F⃗s\vec{F}_s o kierunku pionowym i zwrocie w górę,

- wektor siły grawitacji F⃗g\vec{F}_g o kierunku pionowym i zwrocie w dół,

- wektor F⃗s\vec{F}_s dłuższy od wektora F⃗g\vec{F}_g.

Relacja: Fs > Fg

Uzasadnienie: punkt P leży poniżej położenia równowagi (y = 0), w którym Fs = Fg, więc sprężyna jest tam rozciągnięta bardziej niż w położeniu równowagi i siła sprężystości jest większa od siły grawitacji (wypadkowa skierowana jest w górę, ku położeniu równowagi).

Schemat punktowania

2 pkt

narysowanie oraz podpisanie wektora siły sprężystości F⃗s\vec{F}_s, oraz wektora siły grawitacji F⃗g\vec{F}_g (zaczepionych w punkcie P) z poprawnym uwzględnieniem kierunku, zwrotu i relacji między wartościami (długościami) tych wektorów, oraz zapisanie poprawnej relacji między wartościami sił.

1 pkt

narysowanie oraz podpisanie wektora siły sprężystości F⃗s\vec{F}_s, oraz wektora siły grawitacji F⃗g\vec{F}_g (zaczepionych w punkcie P) z poprawnym uwzględnieniem kierunków i zwrotów tych wektorów.

Uwaga! W tym kryterium za 1 pkt nie uwzględnia się relacji między wartościami wektorów (zarówno na rysunku jak i w zapisie nierówności).

0 pkt

rozwiązanie niepoprawne albo brak rozwiązania.

Komentarz. W tym kryterium za 1 pkt nie uwzględnia się relacji między wartościami wektorów (zarówno na rysunku jak i w zapisie nierówności).
