Zadanie 7.1, matura maj 2024, fizyka rozszerzona

2 pktzamknięteśrednie 56%Maj 2024

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Do źródła stałego napięcia U podłączono trzy identyczne oporniki: R1\mathcal{R}_1, R2\mathcal{R}_2, R3\mathcal{R}_3, oraz amperomierz A – w taki sposób, jak pokazano na poniższym schemacie obwodu elektrycznego (zobacz rysunek 1.). Opór każdego opornika jest stały i równy R:

R1=R2=R3=RR_1 = R_2 = R_3 = R

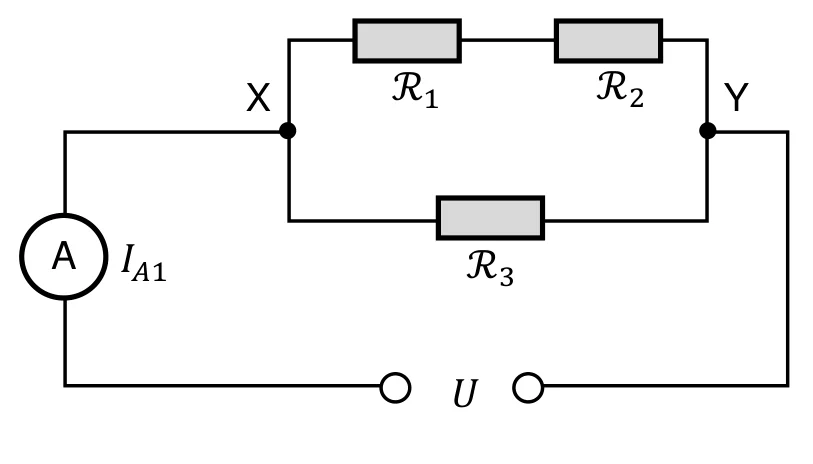

Rysunek 1.

schemat obwodu – między węzłami X i Y gałąź górna z opornikami R1 i R2 połączonymi szeregowo oraz gałąź dolna z opornikiem R3; węzły X i Y połączone ze źródłem napięcia U przez amperomierz A wskazujący natężenie I_A1Powiększ
schemat obwodu – między węzłami X i Y gałąź górna z opornikami R1 i R2 połączonymi szeregowo oraz gałąź dolna z opornikiem R3; węzły X i Y połączone ze źródłem napięcia U przez amperomierz A wskazujący natężenie I_A1

W pewnym momencie opornik R1\mathcal{R}_1 uległ uszkodzeniu, a obwód w tym miejscu został przerwany (zobacz rysunek 2.).

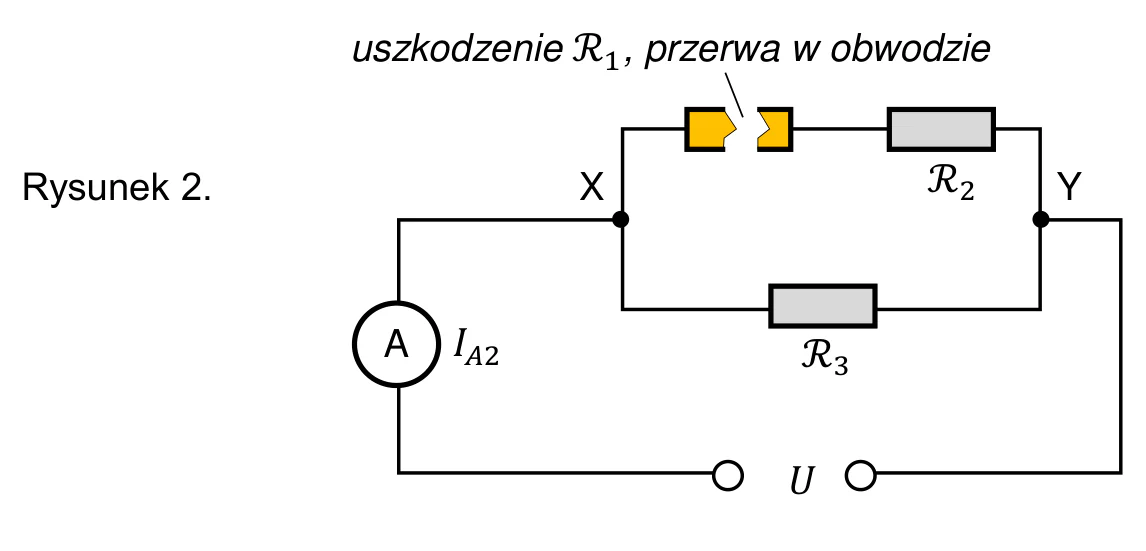

Rysunek 2.

ten sam obwód z uszkodzonym opornikiem R1 (podpis: uszkodzenie R1, przerwa w obwodzie); amperomierz A wskazuje natężenie I_A2Powiększ
ten sam obwód z uszkodzonym opornikiem R1 (podpis: uszkodzenie R1, przerwa w obwodzie); amperomierz A wskazuje natężenie I_A2

Napięcie U zasilające obwód jest takie samo w obu opisanych powyżej sytuacjach.

Opór wewnętrzny amperomierza A i źródła napięcia oraz opór przewodów pomijamy.

Polecenie

2 punkty

Oceń prawdziwość poniższych stwierdzeń. Zaznacz P, jeśli stwierdzenie jest prawdziwe, albo F – jeśli jest fałszywe.

W obwodzie elektrycznym zilustrowanym na rysunku 1. (tzn. w sytuacji początkowej)

StwierdzeniePF
1. natężenie prądu płynącego przez opornik R1\mathcal{R}_1 jest równe natężeniu prądu płynącego przez amperomierz A.PF
2. napięcie elektryczne na oporniku R1\mathcal{R}_1 jest równe napięciu elektrycznemu na oporniku R2\mathcal{R}_2.PF
3. natężenie prądu płynącego przez opornik R1\mathcal{R}_1 jest mniejsze od natężenia prądu płynącego przez opornik R3\mathcal{R}_3.PF

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

1. natężenie prądu płynącego przez opornik R1\mathcal{R}_1 jest równe natężeniu prądu płynącego przez amperomierz A.
2. napięcie elektryczne na oporniku R1\mathcal{R}_1 jest równe napięciu elektrycznemu na oporniku R2\mathcal{R}_2.
3. natężenie prądu płynącego przez opornik R1\mathcal{R}_1 jest mniejsze od natężenia prądu płynącego przez opornik R3\mathcal{R}_3.
Zaznacz odpowiedź przy każdej pozycji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

1. F, 2. P, 3. P

Schemat punktowania

2 pkt

poprawne zaznaczenia w trzech zdaniach.

1 pkt

poprawne zaznaczenia w dwóch zdaniach.

0 pkt

odpowiedź niepoprawna lub niepełna albo brak odpowiedzi.
