Zadanie 10.2, matura czerwiec 2025, fizyka rozszerzona

2 pktotwarteśrednie (szac.)Czerwiec 2025

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Pryzmat P\mathcal{P} wykonany z pewnego rodzaju szkła jest umieszczony w powietrzu. Przekrojem pryzmatu P\mathcal{P} jest trójkąt prostokątny równoramienny ABC.

Kąt graniczny dla szkła pryzmatu P\mathcal{P} określony względem powietrza jest równy αg = 44°.

Przyjmij, że prędkość światła w powietrzu jest równa prędkości światła w próżni.

Polecenie

2 punkty

Promień P1 pada prostopadle na ścianę AB pryzmatu P\mathcal{P}, a promień P2 pada prostopadle na ścianę AC pryzmatu P\mathcal{P}.

Na każdym z rysunków 1. i 2. dorysuj dalszy bieg – odpowiednio – promieni P1 i P2 w pryzmacie i dalej: po wyjściu z pryzmatu.

Uwaga! Zwróć uwagę na wartość kąta αg.

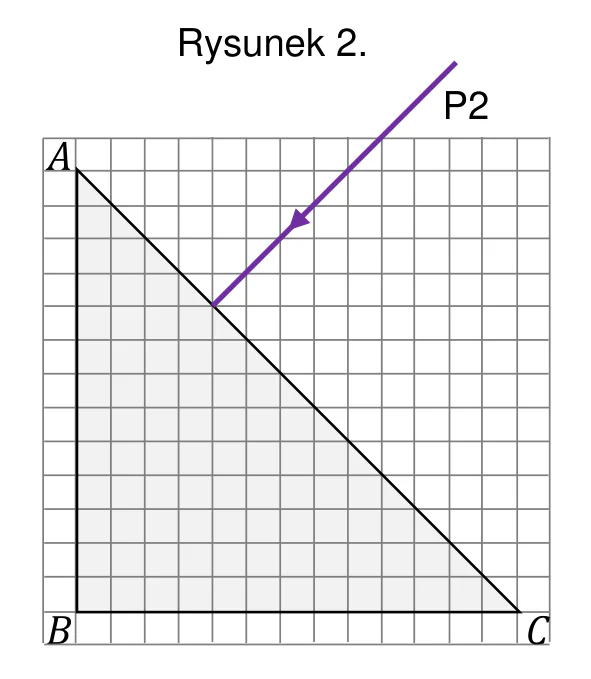

rysunki 1. i 2., w obu pryzmat o przekroju trójkąta prostokątnego równoramiennego ABC z kątem prostym przy wierzchołku B, na siatce kratek; na rysunku 1. promień P1 biegnie poziomo i pada prostopadle na ścianę AB, na rysunku 2. promień P2 biegnie ukośnie w dół i pada prostopadle na ścianę ACPowiększ
rysunki 1. i 2., w obu pryzmat o przekroju trójkąta prostokątnego równoramiennego ABC z kątem prostym przy wierzchołku B, na siatce kratek; na rysunku 1. promień P1 biegnie poziomo i pada prostopadle na ścianę AB, na rysunku 2. promień P2 biegnie ukośnie w dół i pada prostopadle na ścianę AC

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Komentarz do rozwiązania

Promień, który pada prostopadle na ścianę pryzmatu P\mathcal{P}, przechodzi do szkła bez zmiany kierunku. Następnie promień ten pada od strony szkła na kolejną ścianę pryzmatu pod kątem αsz = 45°. Ponieważ αsz > αg, to nastąpi całkowite wewnętrzne odbicie promienia od ściany pryzmatu.

Rysunek 1.: promień P1 biegnie w szkle poziomo, bez zmiany kierunku, do ściany AC, ulega na niej całkowitemu wewnętrznemu odbiciu i biegnie pionowo w dół; na ścianę BC pada prostopadle i wychodzi z pryzmatu bez zmiany kierunku (pionowo w dół).

Rysunek 2.: promień P2 biegnie w szkle bez zmiany kierunku do ściany AB i ulega na niej całkowitemu wewnętrznemu odbiciu, następnie pada na ścianę BC i znów ulega całkowitemu wewnętrznemu odbiciu; potem pada prostopadle na ścianę AC i wychodzi z pryzmatu bez zmiany kierunku, równolegle do promienia padającego P2, ze zwrotem przeciwnym.

Schemat punktowania

2 pkt

poprawne narysowanie dalszego biegu promienia P1 oraz P2 w pryzmacie i dalej – po wyjściu z pryzmatu.

1 pkt

poprawne narysowanie dalszego biegu promienia P1 albo P2 w pryzmacie.

0 pkt

rozwiązanie niepoprawne albo brak rozwiązania.

Komentarz. Kluczowe jest rozpoznanie, że kąt padania promienia na wewnętrzną ścianę wynosi 45° (wynikający z trójkąta prostokątnego równoramiennego), który jest większy od kąta granicznego 44°, dlatego zachodzi całkowite wewnętrzne odbicie, a nie załamanie.
