Zadanie 8.2, matura czerwiec 2025, fizyka rozszerzona

1 pktzamknięteśrednie (szac.)Czerwiec 2025

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Uczniowie budowali różne obwody elektryczne, w których jako źródło napięcia wykorzystali baterię B\mathcal{B} o sile elektromotorycznej E=4,5 V\mathcal{E} = 4{,}5\ \mathrm{V} i oporze wewnętrznym rw = 0,5 Ω.

Polecenie

1 punkt

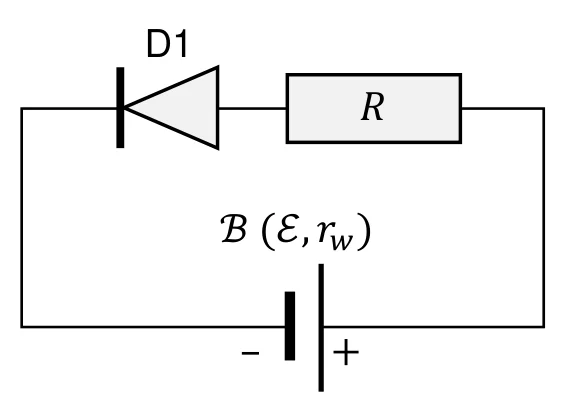

W kolejnym doświadczeniu do tej samej baterii B\mathcal{B} podłączono diodę D1 oraz opornik o oporze R – w sposób przedstawiony na rysunku 1. Dioda D1 świeciła.

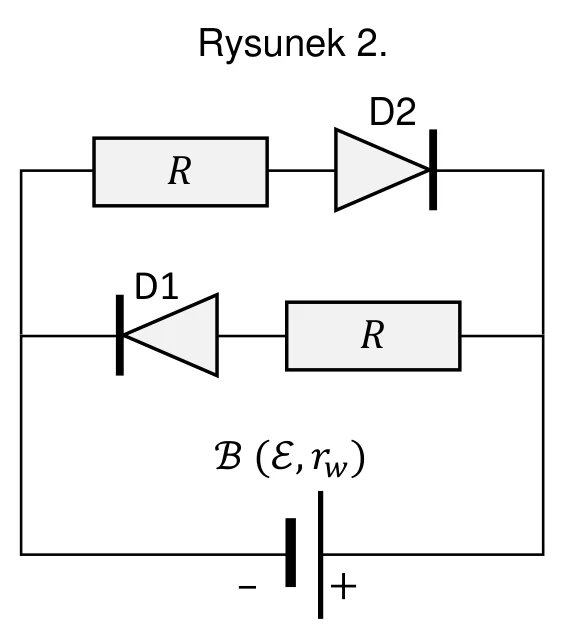

Następnie do tego obwodu podłączono – w sposób przedstawiony na rysunku 2. – jeszcze jedną diodę D2 i kolejny opornik o oporze R.

Przyjmij, że opór diody w kierunku zaporowym jest nieskończenie duży.

rysunek 1., obwód z baterią B (ℰ, r_w), diodą D1 i opornikiem R połączonymi szeregowo; rysunek 2., ten sam obwód, do którego równolegle do gałęzi z diodą D1 i opornikiem R dołączono gałąź z opornikiem R i diodą D2; przy baterii zaznaczone bieguny − i +Powiększ
rysunek 1., obwód z baterią B (ℰ, r_w), diodą D1 i opornikiem R połączonymi szeregowo; rysunek 2., ten sam obwód, do którego równolegle do gałęzi z diodą D1 i opornikiem R dołączono gałąź z opornikiem R i diodą D2; przy baterii zaznaczone bieguny − i +

Dokończ zdanie. Zaznacz odpowiedź A, B albo C i jej uzasadnienie 1., 2. albo 3.

Po podłączeniu diody D2, dioda D1 będzie świeciła

A.słabiej,ponieważ opór zastępczy układu1.zwiększy się.
B.tak samo,2.zmniejszy się.
C.mocniej,3.nie zmieni się.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

Po podłączeniu diody D2, dioda D1 będzie świeciła
Zaznacz odpowiedź jedną z opcji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

B3

Dioda D2 jest włączona w kierunku zaporowym, więc przez gałąź z diodą D2 prąd nie płynie: opór zastępczy układu i natężenie prądu płynącego przez diodę D1 nie zmieniają się.

Schemat punktowania

1 pkt

odpowiedź poprawna.

0 pkt

odpowiedź niepoprawna lub niepełna albo brak odpowiedzi.

Komentarz. Dioda D2 w drugiej gałęzi jest polaryzowana zaporowo (biorąc pod uwagę kierunek prądu z baterii), więc nie przewodzi. Dlatego druga gałąź jest faktycznie otwarta, a obwód czynny pozostaje taki jak w Rysunku 1. Opcja B3 jest jedyną poprawną odpowiedzią.
